5.18 绝缘特性曲线

ISO7842 ISO7842F 用于 DW 封装器件的增强型隔离电容器寿命预测
图 5-1 用于 DW 封装器件的增强型隔离电容器寿命预测
ISO7842 ISO7842F 根据 VDE 标准限制电流的热降额曲线图 5-3 根据 VDE 标准限制电流的热降额曲线
ISO7842 ISO7842F 用于 DWW 封装器件的增强型隔离电容器寿命预测
图 5-2 用于 DWW 封装器件的增强型隔离电容器寿命预测

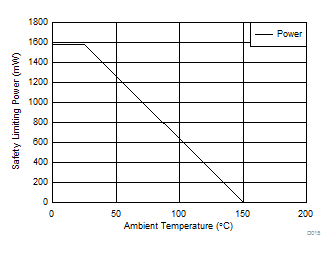

ISO7842 ISO7842F 根据 VDE 标准限制功率的热降额曲线图 5-4 根据 VDE 标准限制功率的热降额曲线
