8 参数测量信息

A. 输入脉冲由具有以下特性的发生器提供：PRR ≤ 50kHz，50% 占空比，tr ≤ 3ns，tf ≤ 3ns，ZO = 50Ω。输入端需要 50Ω 电阻器来端接输入发生器信号。实际应用中则不需要。
B. CL = 15 pF 并包含 ±20% 范围内的仪表和设备电容。
图 8-1 开关特性测试电路和电压波形

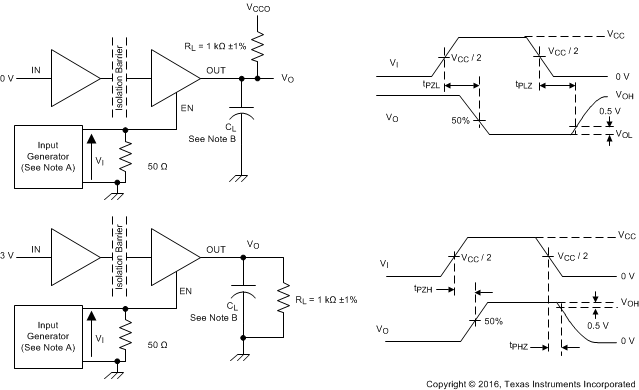

A. 输入脉冲由具有以下特性的发生器提供：PRR ≤ 10 kHz，50% 占空比，tr ≤ 3 ns，tf ≤ 3 ns，ZO = 50Ω。
B. CL = 15 pF 并包含 ±20% 范围内的仪表和设备电容。
图 8-2 启用/禁用传播延时时间测试电路和波形
A. CL = 15 pF 并包含 ±20% 范围内的仪表和设备电容。
B. 电源电压斜升速率 = 10mV/ns
图 8-3 默认输出延时时间测试电路和电压波形
A. CL = 15 pF 并包含 ±20% 范围内的仪表和设备电容。
图 8-4 共模瞬态抗扰度测试电路
