8.2 典型应用

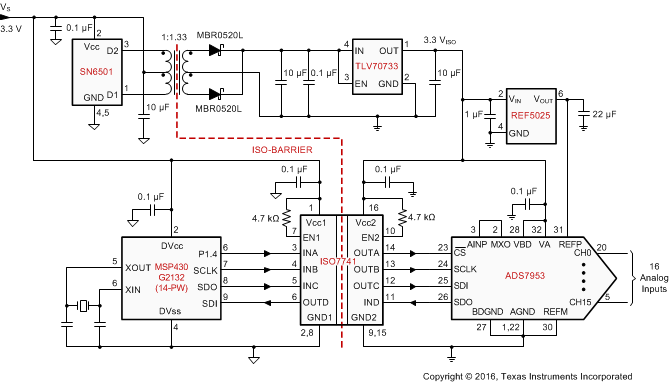

图 8-1 显示了隔离式串行外设接口 (SPI)。

ISO7740 ISO7741 ISO7742 用于具有 16 个输入的模拟输入模块的隔离式 SPI图 8-1 用于具有 16 个输入的模拟输入模块的隔离式 SPI
