8.2.3.1 绝缘寿命

绝缘寿命预测数据是使用业界通用的时间依赖性电介质击穿 (TDDB) 测试方法收集的。在该测试中，隔离栅两侧的所有引脚都连在一起，构成了一个双端子器件并在两侧之间施加高电压；对于 TDDB 测试设置，请参阅图 8-7。绝缘击穿数据是在开关频率为 60Hz 以及各种高电压条件下在整个温度范围内收集的。对于基础型绝缘，VDE 标准要求使用故障率小于 1000ppm 的 TDDB 预测线。对于增强型绝缘，VDE 标准要求使用故障率小于 1 ppm 的 TDDB 预测线。

尽管最短预期绝缘寿命为 20 年，但在规定的工作隔离电压下，VDE 基础型认证和增强型认证均要求工作电压具有额外 20% 的安全裕度。对于基础型认证，器件寿命要求 20% 的安全裕度，这意味着在工作电压高于规定值 20% 的情况下，要求的最短绝缘寿命为 24 年。对于增强型绝缘，器件寿命要求 50% 的安全裕度，这意味着在工作电压高于规定值 20% 的情况下，要求的最短绝缘寿命为 30 年

图 8-8 和 图 8-9 展示了隔离栅在完整寿命期间承受高压应力的固有能力。根据 TDDB 数据，绝缘固有能力为 、1060VRMS 且采用 8-DWV 封装时，以及 450VRMS 且采用 8D 封装时寿命长于 100 年。其他因素，比如封装尺寸、污染等级、材料组等，均可能会进一步限制元件的工作电压。

ISO6720-Q1 ISO6721-Q1 ISO6721R-Q1 绝缘寿命测量的测试设置图 8-7 绝缘寿命测量的测试设置
ISO6720-Q1 ISO6721-Q1 ISO6721R-Q1 8D 封装时绝缘寿命预测数据图 8-8 8D 封装时绝缘寿命预测数据

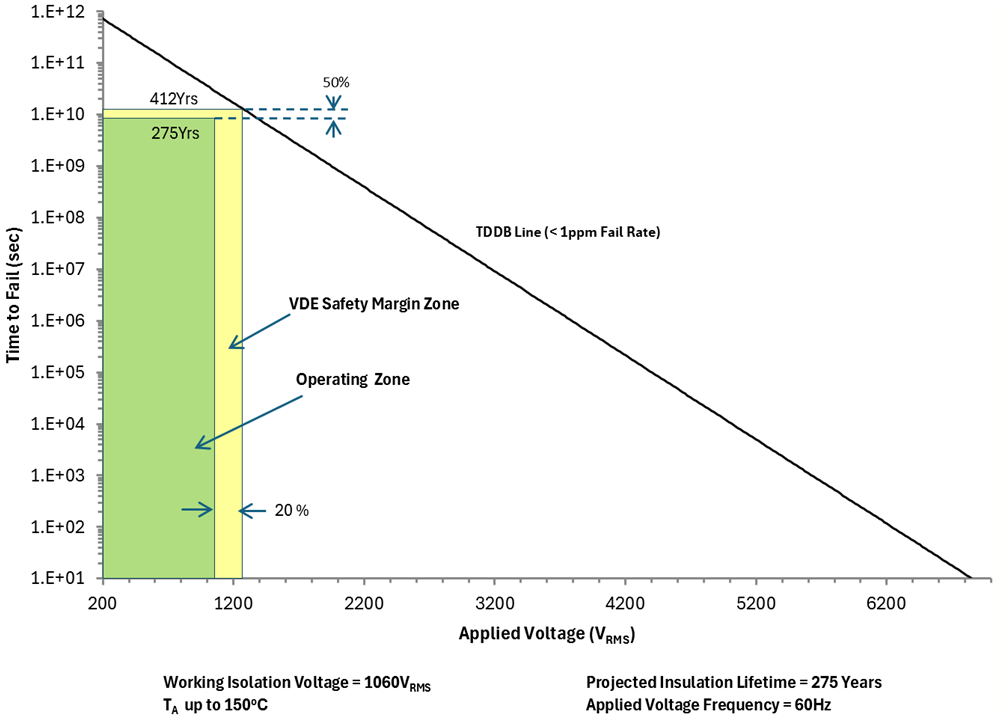

ISO6720-Q1 ISO6721-Q1 ISO6721R-Q1 8-DWV 封装时绝缘寿命预测数据图 8-9 8-DWV 封装时绝缘寿命预测数据
