8.2.2.3 失调修整

INA12x 经过激光修整，可实现低失调电压和低失调电压漂移。大多数应用不要求进行外部失调电压调整。图 8-2 显示了用于调整输出失调电压的可选电路。施加到 REF 引脚的电压与输出相加。运算放大器缓冲器在 REF 引脚提供低阻抗，以保持良好的共模抑制。

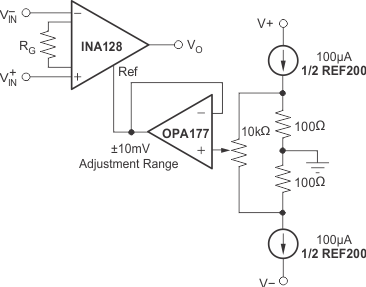

INA128 INA129 输出失调电压的可选修整图 8-2 输出失调电压的可选修整
