9 机械封装和可订购信息

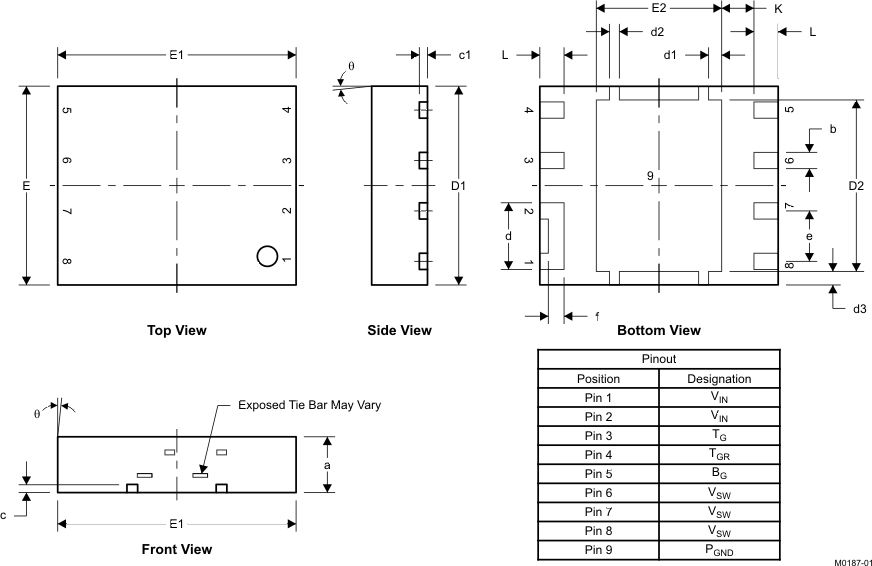

9.1 Q5D 封装尺寸

CSD87352Q5D M0187-01_LPS223.gif
DIM 毫米 英寸
最小值 最大值 最小值 最大值
a 1.400 1.500 0.055 0.059
b 0.360 0.460 0.014 0.018
c 0.150 0.250 0.006 0.010
c1 0.150 0.250 0.006 0.010
d 1.630 1.730 0.064 0.068
d1 0.280 0.380 0.011 0.015
d2 0.200 0.300 0.008 0.012
d3 0.291 0.391 0.012 0.015
D1 4.900 5.100 0.193 0.201
D2 4.269 4.369 0.168 0.172
E 4.900 5.100 0.193 0.201
E1 5.900 6.100 0.232 0.240
E2 3.106 3.206 0.122 0.126
e 1.270（典型值） 0.050
f 0.396 0.496 0.016 0.020
L 0.510 0.710 0.020 0.028
θ 0.000 — — —
K 0.812 0.032

9.2 焊盘布局建议

CSD87352Q5D M0188-01_LPS223.gif

NOTE:

尺寸单位为 mm（英寸）。

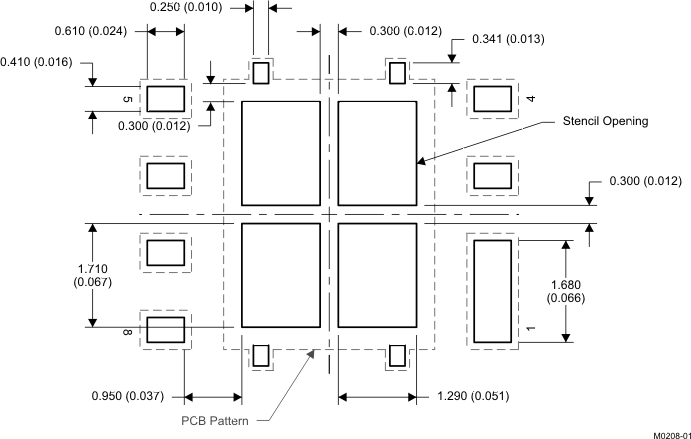

9.3 模板建议

CSD87352Q5D M0208-01_LPS223.gif

NOTE:

尺寸单位为 mm（英寸）。

有关针对 PCB 设计的建议电路布局布线，请参见《通过 PCB 布局布线技巧来减少振铃》（文献编号：SLPA005）。

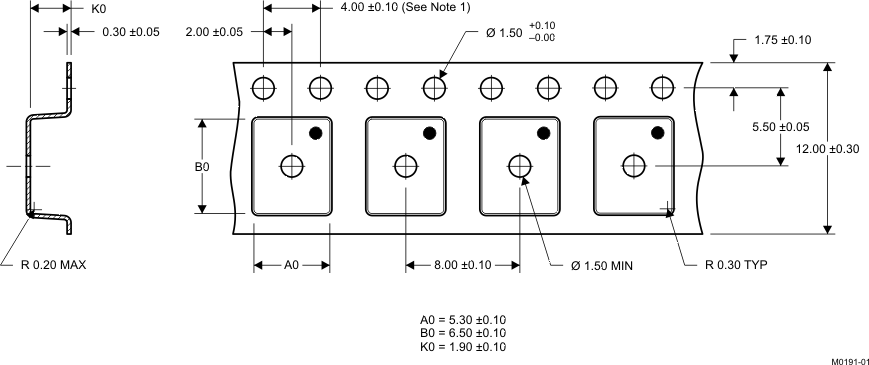

9.4 Q5D 卷带信息

CSD87352Q5D M0191-01_LPS223.gif

NOTES:

1. 10 链轮孔距累积容差为 ±0.2
2. 每 100mm 长度的外倾角不能超过 1mm，在 250mm 长度上不累积。
3. 材料：黑色抗静电聚苯乙烯。
4. 全部尺寸单位为 mm，除非另外注明。
5. 厚度：0.3 ± 0.05mm。
6. 符合 MSL1 260°C（红外和对流）PbF 回流焊要求。
