9 机械、封装和可订购信息

以下页中包括机械、封装和可订购信息。这些信息是针对指定器件可提供的最新数据。这些数据会在无通知且不对本文档进行修订的情况下发生改变。要获得这份数据表的浏览器版本，请查阅左侧的导航栏。

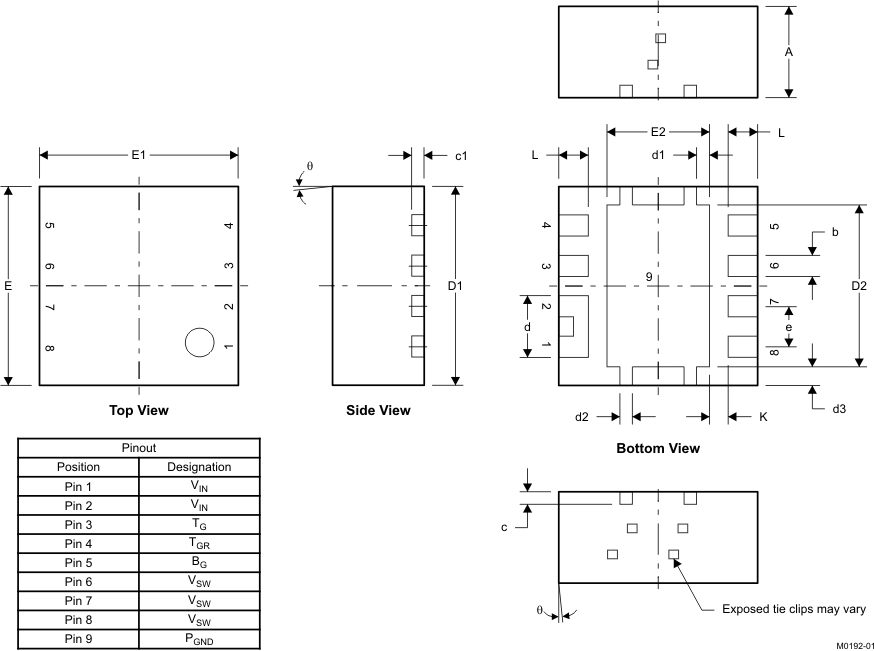

9.1 Q3D 封装尺寸

CSD87331Q3D M0192-01_LPS264.gif
DIM 毫米 英寸
最小值 最大值 最小值 最大值
A 1.400 1.500 0.055 0.059
b 0.280 0.400 0.011 0.016
c 0.150 0.250 0.006 0.010
c1 0.150 0.250 0.006 0.010
d 0.940 1.040 0.037 0.041
d1 0.160 0.260 0.006 0.010
d2 0.150 0.250 0.006 0.010
d3 0.250 0.350 0.010 0.014
D1 3.200 3.400 0.126 0.134
D2 2.650 2.750 0.104 0.108
E 3.200 3.400 0.126 0.134
E1 3.200 3.400 0.126 0.134
E2 1.750 1.850 0.069 0.073
e 0.650 典型值 0.026 典型值
L 0.400 0.500 0.016 0.020
θ 0.000 — — —
K 0.300 典型值 0.012 典型值

9.2 焊盘布局建议

CSD87331Q3D M0193-01_LPS264.gif

NOTE:

尺寸单位为 mm（英寸）。

9.3 Q3D 卷带封装信息

9.3.1 模板建议

CSD87331Q3D M0207-01_LPS264.gif

NOTE:

尺寸单位为 mm（英寸）。

有关针对 PCB 设计的建议电路布局布线，请参见《通过 PCB 布局布线技巧来减少振铃》（文献编号：SLPA005）。

CSD87331Q3D m0144-01_lps202.gif

NOTES:

1. 10 链轮孔距累积容差为 ±0.2
2. 每 100mm 长度的外倾角不能超过 1mm，在 250mm 长度上不累积。
3. 材料：黑色抗静电聚苯乙烯。
4. 全部尺寸单位为 mm，除非另外注明。
5. 厚度：0.3 ± 0.05mm。
6. 符合 MSL1 260°C（红外和对流）PbF 回流焊要求。
