ZHCSCW3A July   2014  – May 2017 CSD75208W1015

PRODUCTION DATA.

  1. 1特性
  2. 2应用
  3. 3说明
  4. 4修订历史记录
  5. 5Specifications
    1. 5.1 Electrical Characteristics
    2. 5.2 Thermal Information
    3. 5.3 Typical MOSFET Characteristics
  6. 6器件和文档支持
    1. 6.1 接收文档更新通知
    2. 6.2 社区资源
    3. 6.3 商标
    4. 6.4 静电放电警告
    5. 6.5 Glossary
  7. 7机械、封装和可订购信息
    1. 7.1 CSD75208W1015 封装尺寸
    2. 7.2 建议印刷电路板 (PCB) 焊盘图案
    3. 7.3 卷带封装信息

封装选项

请参考 PDF 数据表获取器件具体的封装图。

机械数据 (封装 | 引脚)
  • YZC|6
散热焊盘机械数据 (封装 | 引脚)
订购信息

机械、封装和可订购信息

以下页面包括机械、封装和可订购信息。这些信息是指定器件的最新可用数据。这些数据发生变化时,我们可能不会另行通知或修订此文档。如欲获取此产品说明书的浏览器版本,请参见左侧的导航栏。

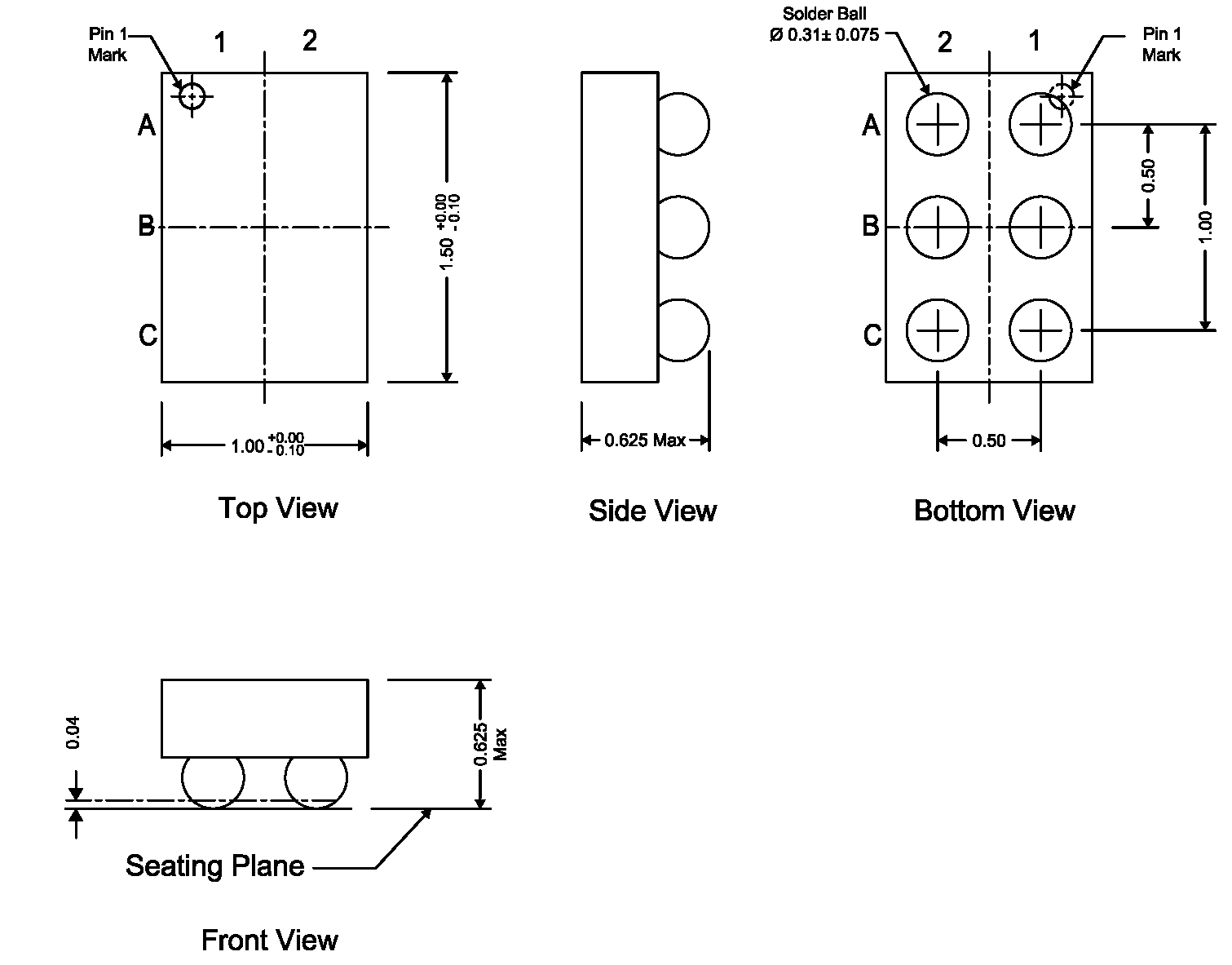

CSD75208W1015 封装尺寸

CSD75208W1015 CSD25211W1015-Model.png

NOTE:

全部尺寸单位为 mm(除非另外注明)。

Table 1. 引脚分配

位置 名称
B1,B2 源极
C1 栅极 1
C2 漏极 1
A2 栅极 2
A1 漏极 2

建议印刷电路板 (PCB) 焊盘图案

CSD75208W1015 m0158-01_lps210.gif

NOTE:

全部尺寸单位为 mm(除非另外注明)。

卷带封装信息

CSD75208W1015 m0159-01_lps210.gif

NOTE:

全部尺寸单位为 mm(除非另外注明)。
