7 机械、封装和可订购信息

以下页中包括机械、封装和可订购信息。 这些信息是针对指定器件可提供的最新数据。 这些数据会在无通知且不对本文档进行修订的情况下发生改变。 要获得这份数据表的浏览器版本，请查阅左侧的导航栏。

7.1 CSD25404Q3 封闭尺寸

CSD25404Q3 MechanicalDrawing2.png
DIM 毫米 英寸
最小值 标称值 最大值 最小值 标称值 最大值
A 0.950 1.000 1.100 0.037 0.039 0.043
A1 0.000 0.000 0.050 0.000 0.000 0.002
b 0.280 0.340 0.400 0.011 0.013 0.016
b1 0.310（标称值） 0.012（标称值）
c 0.150 0.200 0.250 0.006 0.008 0.010
D 3.200 3.300 3.400 0.126 0.130 0.134
D2 1.650 1.750 1.800 0.065 0.069 0.071
d 0.150 0.200 0.250 0.006 0.008 0.010
d1 0.300 0.350 0.400 0.012 0.014 0.016
E 3.200 3.300 3.400 0.126 0.130 0.134
E2 2.350 2.450 2.550 0.093 0.096 0.100
e 0.650 典型值 0.026 典型值
H 0.35 0.450 0.550 0.014 0.018 0.022
K 0.650 典型值 0.026 典型值
L 0.35 0.450 0.550 0.014 0.018 0.022
L1 0 — 0 0 — 0
θ 0 — 0 0 — 0

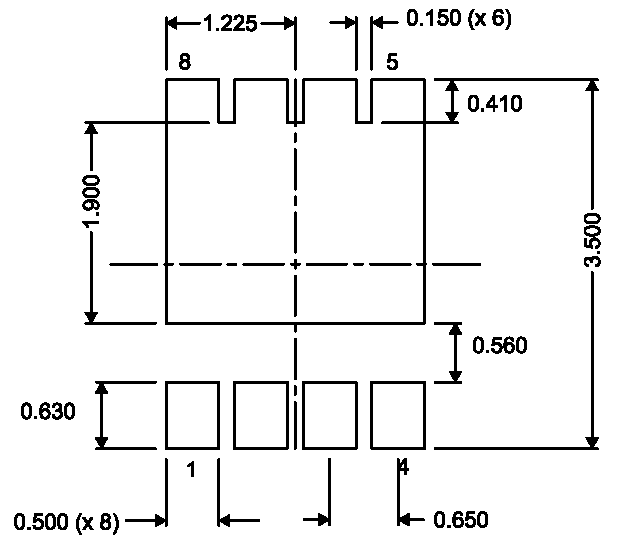

7.2 建议 PCB 布局

CSD25404Q3 Recommended_PCB_Land_Pattern_2.png

要获得与印刷电路板 (PCB) 设计相关的建议电路布局布线，请参见《应用说明》SLPA005 - 通过 PCB 布局布线技巧来减少振铃。

7.3 建议模板开口

CSD25404Q3 Recommended_Stencil_Opening_2.png

全部尺寸单位为 mm，除非另外注明。

7.4 Q3 卷带信息

CSD25404Q3 m0144-01_lps202.gif

注释：

  1. 10 链轮孔距累积容差为 ±0.2
  2. 每 100mm 长度的翘曲不能超过 1mm，在 250mm 长度上不累积
  3. 材料：黑色抗静电聚苯乙烯
  4. 全部尺寸单位为 mm（除非另外注明）。
  5. 厚度：0.30 ± 0.05mm
  6. MSL1 260°C（红外 (IR) 和传导）无铅回流焊兼容
