1 特性

  • 超低 Qg 和 Qgd
  • 低热阻
  • 雪崩额定值
  • 无铅端子镀层
  • 符合 RoHS 环保标准
  • 无卤素
  • 小外形尺寸无引线 (SON) 5mm x 6mm 塑料封装

2 应用范围

  • 初级侧电信应用
  • 电机控制

3 说明

这款 100V,12.6mΩ,SON 5mm x 6mm NexFET™ 功率 MOSFET 被设计成在功率转换应用中最大限度地降低损耗。

顶视图

产品概要

TA = 25°C 典型值 单位
VDS 漏源电压 100 V
Qg 栅极电荷总量 (10V) 17 nC
Qgd 栅漏栅极电荷 3.2 nC
RDS(on) 漏源导通电阻 VGS = 6V 14.1
VGS = 10V 12.6
VGS(th) 阀值电压 2.8 V


订购信息(1)

器件 介质 数量 封装 出货
CSD19534Q5A 13 英寸卷带 2500 SON 5mm x 6mm
塑料封装
卷带封装
CSD19534Q5AT 7 英寸卷带 250
  1. 要了解所有可用封装,请见数据表末尾的可订购产品附录。

最大绝对额定值

TA = 25°C 单位
VDS 漏源电压 100 V
VGS 栅源电压 ±20 V
ID 持续漏极电流(受封装限制) 50 A
持续漏极电流(受芯片限制),TC = 25°C 时测得 44
持续漏极电流(1) 10
IDM 脉冲漏极电流(2) 137 A
PD 功率耗散(1) 3.2 W
功率耗散,TC = 25°C 63
TJ
Tstg
运行结温和
储存温度范围
-55 至 150 °C
EAS 雪崩能量,单脉冲
ID = 33A,L = 0.1mH,RG = 25Ω
55 mJ
  1. RθJA = 40°C/W,这是在一个厚度 0.06 英寸环氧树脂 (FR4) 印刷电路板 (PCB) 上的 1 英寸2,2 盎司 的铜过渡垫片上测得的典型值。
  2. 最大 RθJC = 2.0°C/W,脉冲持续时间 ≤ 100μs,占空比 ≤ 1%

RDS(on) 与 VGS 间的关系

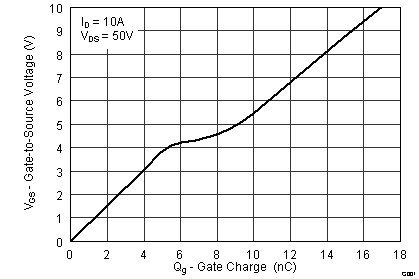

栅极电荷
