3 说明

这款 100V、4.6mΩ、D2PAK (TO-263) NexFET™ 功率 MOSFET 旨在用于更大限度地降低功率转换应用中的损耗。

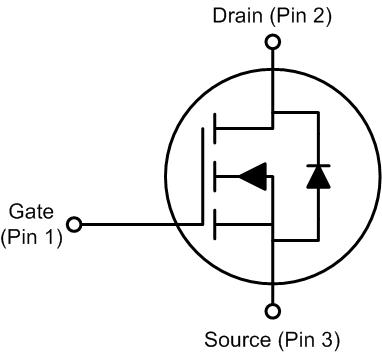

CSD19532KTT 引脚排列 引脚排列
产品概要
TA = 25°C 典型值 单位
VDS 漏源电压 100 V
Qg 栅极电荷总量 (10V) 44 nC
Qgd 栅漏栅极电荷 5.6 nC
RDS(on) 漏源导通电阻 VGS = 6V 5.3 mΩ
VGS = 10V 4.6 mΩ
VGS(th) 阈值电压 2.6 V
订购信息(1)
器件 数量 介质 封装 运输
CSD19532KTT 500 13 英寸卷带 D2PAK 塑料封装 卷带包装
CSD19532KTTT 50
(1) 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。
绝对最大额定值
TA = 25°C 值 单位
VDS 漏源电压 100 V
VGS 栅源电压 ±20 V
ID 持续漏极电流（受封装限制） 200 A
持续漏极电流（受器件限制），TC = 25°C 时测得 136
持续漏极电流（受器件限制），TC = 100°C 时测得 98
IDM 脉冲漏极电流(1) 400 A
PD 功率耗散 250 W
TJ，Tstg 工作结温和
贮存温度范围		 -55 至 175 °C
EAS 雪崩能量，单脉冲
ID = 72A，L = 0.1mH，RG = 25Ω		 259 mJ
(1) 最大 RθJC = 0.6°C/W，脉冲持续时间 ≤ 100µs，
占空比 ≤ 1%

CSD19532KTT RDS(on) 与 VGS 之间的关系 RDS(on) 与 VGS 之间的关系
CSD19532KTT 栅极电荷 栅极电荷
