3.3 典型 MOSFET 特性

（TA = 25°C 时测得，除非另有说明）

CSD19506KTT 瞬态热阻抗
图 3-1 瞬态热阻抗
CSD19506KTT 饱和特性
图 3-2 饱和特性
CSD19506KTT 传输特性
VDS = 5V
图 3-3 传输特性

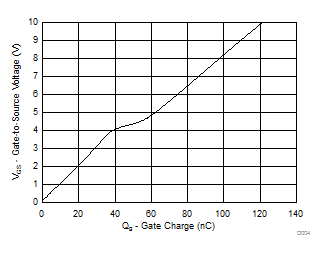

CSD19506KTT 栅极电荷
VDS = 40VID = 100A
图 3-4 栅极电荷
CSD19506KTT 阈值电压与温度间的关系
ID = 250µA
图 3-6 阈值电压与温度间的关系
CSD19506KTT 标准化通态电阻与温度的关系
ID = 60A
图 3-8 标准化通态电阻与温度的关系
CSD19506KTT 最大安全工作区
单脉冲，最大 RθJC = 0.4°C/W
图 3-10 最大安全工作区
CSD19506KTT 最大漏极电流与温度间的关系
图 3-12 最大漏极电流与温度间的关系
CSD19506KTT 电容
图 3-5 电容

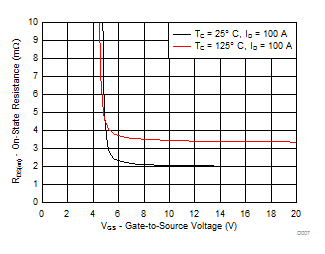

CSD19506KTT 导通电阻与栅源电压的关系
图 3-7 导通电阻与栅源电压的关系
CSD19506KTT 典型二极管正向电压
图 3-9 典型二极管正向电压
CSD19506KTT 单脉冲非钳位电感式开关
图 3-11 单脉冲非钳位电感式开关
