1 特性

  • 低 RDS(ON)
  • 低热阻
  • 雪崩额定值
  • 逻辑电平
  • 无铅引脚镀层
  • 符合 RoHS 标准
  • 无卤素
  • 小外形尺寸无引线 (SON) 5mm x 6mm 塑料封装

2 应用范围

  • 直流 - 直流转换
  • 次级侧同步整流
  • 电池电机控制

3 说明

这款 40V，1.9mΩ，SON 5mm × 6mmNexFET™功率 MOSFET 的设计旨在追求以最大限度降低功率转换应用中的功率 损耗。

俯视图
CSD18511Q5A P0093-01_LPS198.gif

产品概要

TA=25°C 典型值 单位
VDS 漏源电压 40 V
Qg 栅极电荷总量 (10V) 63 nC
Qgd 栅极电荷（栅极到漏极） 11.2 nC
RDS(on) 漏源导通电阻 VGS = 4.5V 2.7 mΩ
VGS = 10V 1.9 mΩ
VGS(th) 阈值电压 1.8 V

订购信息(1)

器件 数量 介质 封装 出货
CSD18511Q5A 2500 13 英寸卷带 SON 5mm × 6mm 塑料封装 卷带封装
CSD18511Q5AT 250 7 英寸卷带
  1. 要了解所有可用封装，请见数据表末尾的可订购产品附录。

绝对最大额定值

TA = 25°C 值 单位
VDS 漏源电压 40 V
VGS 栅源电压 ±20 V
ID 持续漏极电流（受封装限制） 100 A
持续漏极电流（受芯片限制），TC=25°C 时测得 159
持续漏极电流 (1) 27 A
IDM 脉冲漏极电流 (2) 400 A
PD 功率耗散(1) 3.1 W
功率耗散，TC = 25°C 104
TJ，
Tstg 		运行结温和
储存温度范围		 -55 至 150 °C
EAS 雪崩能量，单一脉冲
ID = 56A，L = 0.1mH，RG = 25Ω		 157 mJ
  1. RθJA=42°C/W，这是在一块厚度为 0.06 英寸 (1.52mm) 的 FR4 印刷电路板 (PCB) 上的一英寸2，2 盎司铜过渡垫片上测得的典型值。
  2. 最大 RθJC = 1.2°C/W，脉冲持续时间 ≤ 100μs，占空比 ≤ 1%

RDS(on) 与 VGS 间的关系

CSD18511Q5A D007_SLPS631.gif

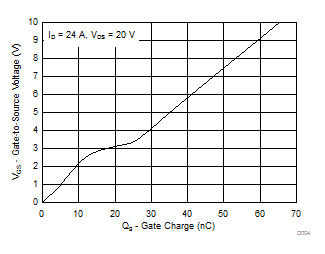

栅极电荷

CSD18511Q5A D004_SLPS631_FP.gif
