7 机械、封装和可订购信息

以下页中包括机械、封装和可订购信息。 这些信息是针对指定器件可提供的最新数据。 这些数据会在无通知且不对本文档进行修订的情况下发生改变。 欲获得该数据表的浏览器版本，请查阅左侧的导航栏。

7.1 Q2 封装尺寸

CSD17571Q2 M0165-01_LPS235.gif
DIM 毫米 英寸
最小值 标称值 最大值 最小值 标称值 最大值
A 0.700 0.750 0.800 0.028 0.030 0.032
A1 0.000 0.050 0.000 0.002
b 0.250 0.300 0.350 0.010 0.012 0.014
C 0.203 典型值 0.008 典型值
D 2.000 典型值 0.080 典型值
D1 0.900 0.950 1.000 0.036 0.038 0.040
D2 0.300 典型值 0.012 典型值
E 2.000 典型值 0.080 典型值
E1 0.900 1.000 1.100 0.036 0.040 0.044
E2 0.280 典型值 0.0112 典型值
E3 0.470 典型值 0.0188 典型值
e 0.650 BSC 0.026 典型值
K 0.280 典型值 0.0112 典型值
K1 0.350 典型值 0.014 典型值
K2 0.200 典型值 0.008 典型值
K3 0.200 典型值 0.008 典型值
K4 0.470 典型值 0.0188 典型值
L 0.200 0.25 0.300 0.008 0.010 0.012

7.1.1 建议 PCB 布局

CSD17571Q2 Recommended_PCB_Pattern.png

要获得与印刷电路板 (PCB) 设计相关的建议电路布局布线，请参见《应用说明》SLPA005 - 通过 PCB 布局布线技巧来减少振铃。

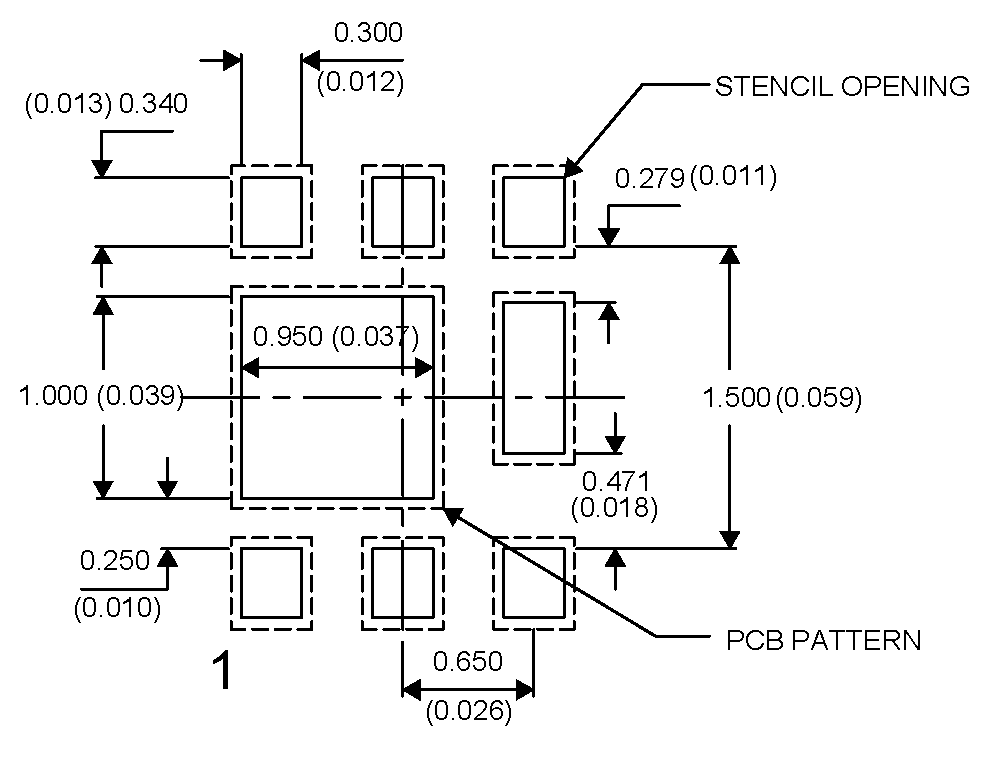

7.1.2 建议模板布局

CSD17571Q2 Recommended_Stencil_Pattern.png

NOTE:

全部尺寸单位为 mm，除非另外注明。

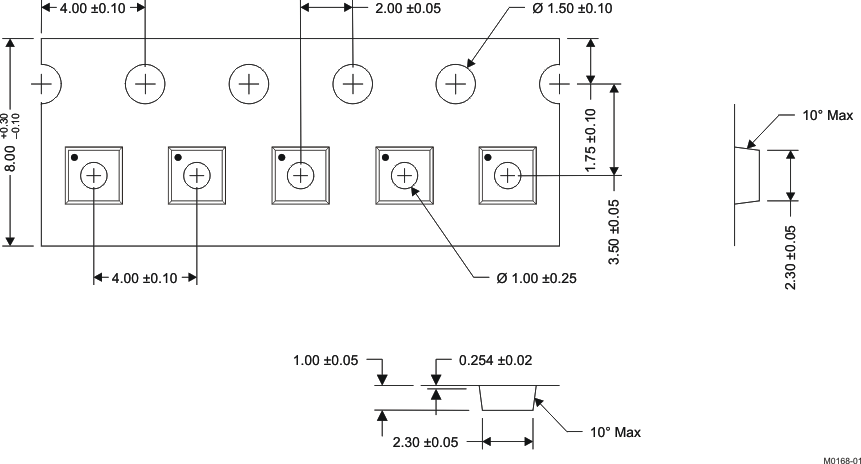

7.2 Q2 卷带信息

CSD17571Q2 M0168-01_LPS235.gif

NOTES:

1. 测自链齿孔中心线到孔眼中心线
2. 10 个链齿孔的累积容差为 ±0.20
3. 其他材料可用
4. 卷带的 SR 典型值最大为 109 OHM/SQ
5. 全部尺寸单位为 mm，除非另外注明。
