5 典型 MOSFET 特性

（TA = 25°C 时测得，除非另有说明）

CSD16342Q5A 瞬态热阻抗图 5-1 瞬态热阻抗
CSD16342Q5A 饱和特性图 5-2 饱和特性
CSD16342Q5A 栅极电荷图 5-4 栅极电荷
CSD16342Q5A 阈值电压与温度间的关系图 5-6 阈值电压与温度间的关系
CSD16342Q5A 标准化导通电阻与温度间的关系图 5-8 标准化导通电阻与温度间的关系

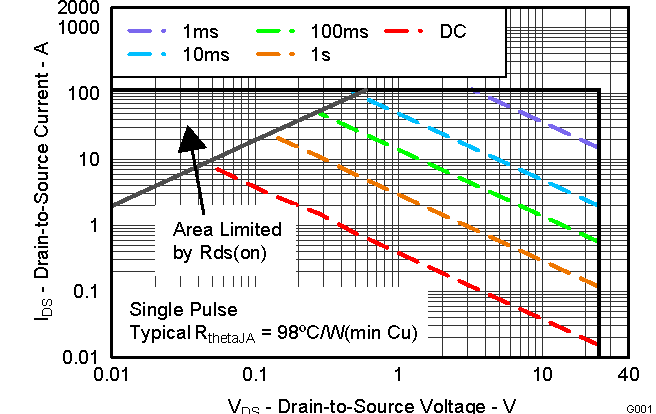

CSD16342Q5A 最大安全工作区图 5-10 最大安全工作区
CSD16342Q5A 传输特性图 5-3 传输特性
CSD16342Q5A 电容图 5-5 电容
CSD16342Q5A 导通电阻与栅极电压间的关系图 5-7 导通电阻与栅极电压间的关系
CSD16342Q5A 典型二极管正向电压图 5-9 典型二极管正向电压
CSD16342Q5A 单脉冲非钳位电感式开关图 5-11 单脉冲非钳位电感式开关
CSD16342Q5A 最大漏极电流与温度间的关系图 5-12 最大漏极电流与温度间的关系
