1 特性

  • 无线电源传输的智能控制
  • 符合无线电源联盟 (WPC) 类型 A5 和类型 A11 发送器规范的 5V 运行
  • WPC1.1 兼容，包括外来物体检测 (FOD)
  • 增强型寄生金属检测 (PMOD) 确保了安全性
  • 针对 USB 和受限源运行的 Dynamic Power Limiting™
  • 数字解调减少了组件
  • 充电状态和故障状态的发光二极管 (LED) 指示

2 应用范围

  • 与 WPC 1.1 兼容的无线充电器用于：
    • 经 Qi 认证的智能手机和其它手持设备
    • 密封封装器件和工具
    • 汽车和其它车辆
    • 桌面充电接口
  • TI 无线充电解决方案的更多信息，请见www.ti.com.cn/wirelesspower

3 说明

bq500211A 是第二代数字无线电源控制器，此控制器集成了控制到一个单 WPC 兼容接收器的无线电源传输所需的全部功能。它与 WPC1.1 标准兼容并设计用于 5V 系统，被用作一个 WPC 类型 A5 发送器（具有一个磁定位导向装置）或者作为一个 WPC 类型 A11 发送器（无磁导向装置）。bq500211A询问周围环境以寻找将被供电的 WPC 兼容器件，安全使用器件，接收来自被供电器件的数据包通信并管理电源传输。bq500211A 特有的 Dynamic Power Limiting™(DPL) 功能可最大限度地提升无线电源应用的灵活性。通过无缝优化受限输入电源上可用功率的使用，DPL 提高了用户体验。通过持续监测已建立的电源传输的效率，bq500211A 支持外来物体检测 (FOD) 和寄生金属检测 (PMOD)，从而防止由于在无线电源传输路径上错误放置金属物体而导致的电源丢失。如果在电源传输期间发生任何异常情况，bq500211A 对其进行处理并提供指示器输出。综合状态和故障监视 特性 可实现一款稳健耐用的设计方案。

bq500211A 采用 48 引脚，7mm x 7mm 四方扁平无引线 (QFN) 封装，运行温度范围介于 -40°C 至 110°C 之间。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
bq500211A VQFN (48) 7.00mm x 7.00mm
  1. 要了解所有可用封装，请见数据表末尾的可订购产品附录。

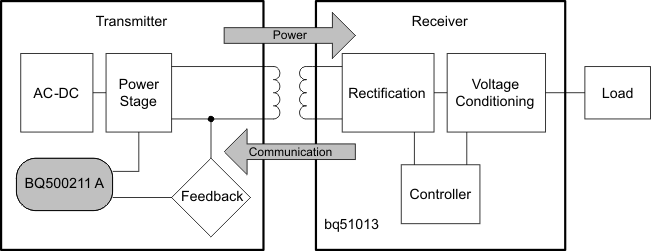

功能图

bq500211A flo_lusbb1.gif

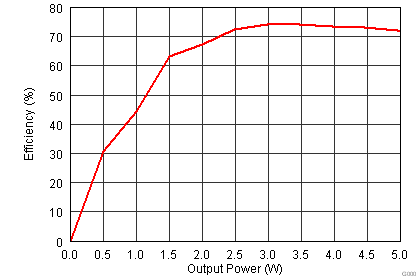

效率与系统输出功率间的关系

bq500211A eff_v_pout_lusao2.png
