7.4.3 客户测试模式

客户测试模式 (CTM) 有助于缩短在电池包中实现电路后检查过压延迟计时器参数的测试时间。要进入 CTM，VDD 应至少设置为比 V1 高 10V（请参阅图 7-2）。延迟计时器大于 10ms，但比正常运行时的计时器延迟短得多。要退出 CTM，需消除 VDD 与 V1 之间的 10V 电压差，以便 VDD 的降低会自动引起退出。

警告：

将器件置于 CTM 时，应避免超过任何引脚上的绝对最大电压。还应避免超过各个电芯电压的绝对最大电压 (V1–VSS)。对引脚施加超过额定限值的应力可能会对器件造成损坏。

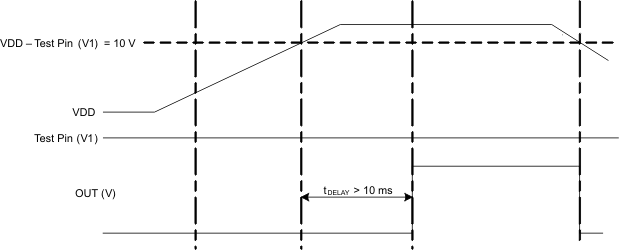

图 7-2 展示了 CTM 的时序。

BQ2946 客户测试模式的时序图 7-2 客户测试模式的时序

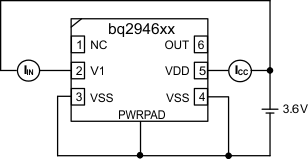

图 7-3 显示了相应产品 VDD 和 Vx 的电流消耗测量值。

BQ2946 IC 电流消耗测试配置图 7-3 IC 电流消耗测试配置
