典型特性

VDD = 3.3V、IN = 0V 至 2V 且 fIN = 10kHz 时(除非另有说明)




图 6-5 输出电压与输入电压间的关系

图 6-7 输入偏置电流与电源电压间的关系
GUID-20230724-SS0I-262W-N63B-RV6095RJD8HL-low.svg

图 6-9 输入电容与输入信号频率间的关系

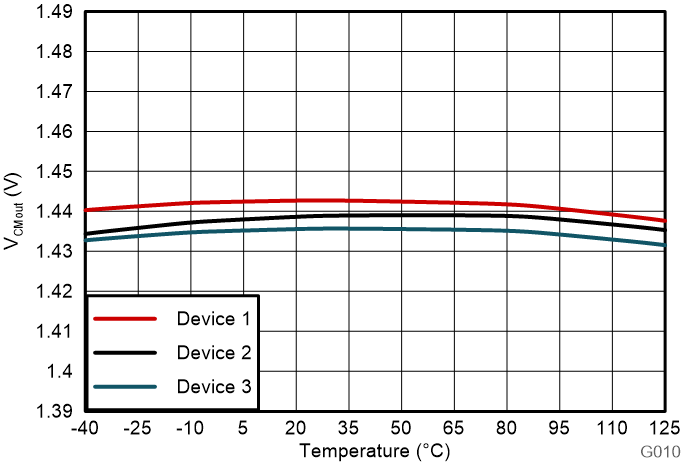

图 6-11 输出共模电压与温度间的关系

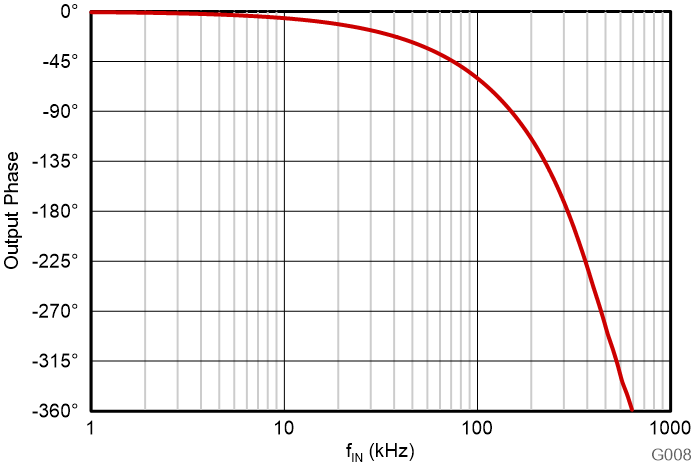

图 6-13 输出相位与输入频率间的关系
GUID-20230724-SS0I-XKWL-LDNZ-403DNW0CFRFD-low.svg

图 6-15 输出带宽与温度间的关系
GUID-20230724-SS0I-RPSP-WHLW-XX6ZM6ZFQNMT-low.svg

图 6-17 偏移误差与温度间的关系
GUID-20230724-SS0I-3NSZ-MFJJ-7FST8MWVQQBT-low.svg

图 6-19 增益误差与温度间的关系
GUID-20230724-SS0I-CZSQ-9P6J-ZD73TGLVWNM4-low.svg

图 6-21 非线性度与电源电压间的关系

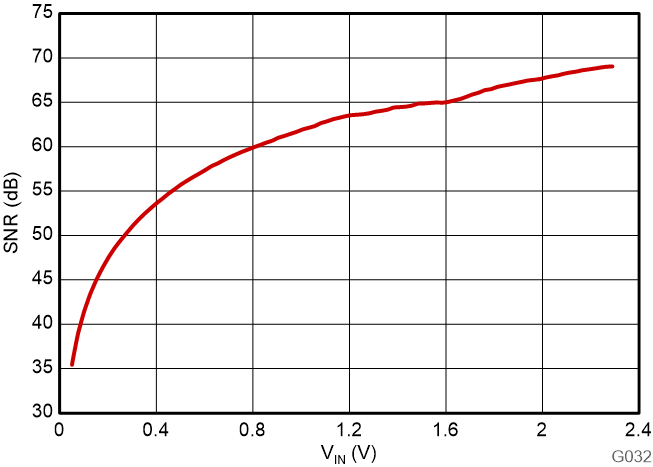

图 6-23 信噪比与输入电压间的关系
GUID-20230801-SS0I-8F5V-2V2B-NP6B0LN78HV9-low.svg
VIN = 2V
图 6-25 信噪比与温度间的关系
GUID-20230801-SS0I-RDMC-LFQZ-LSC9JMTFWPX2-low.svg

图 6-27 总谐波失真与温度间的关系
GUID-20230801-SS0I-VHC4-VZJB-D23HFJ9TNLQK-low.svg

图 6-29 电源抑制比与纹波频率间的关系

图 6-31 输入电源电流与电源电压间的关系

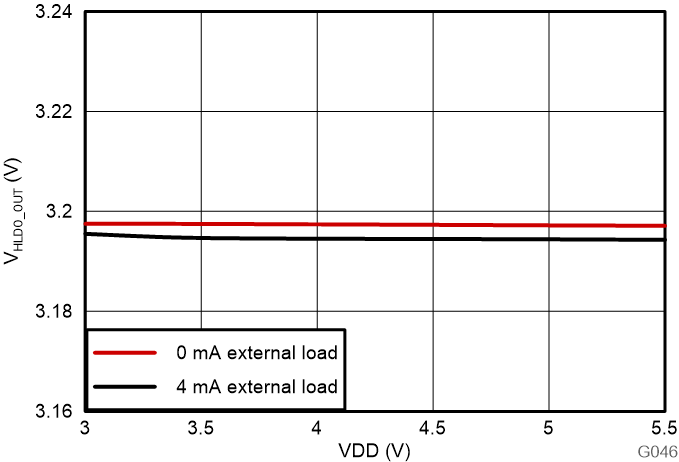

图 6-33 高侧 LDO 线路调节

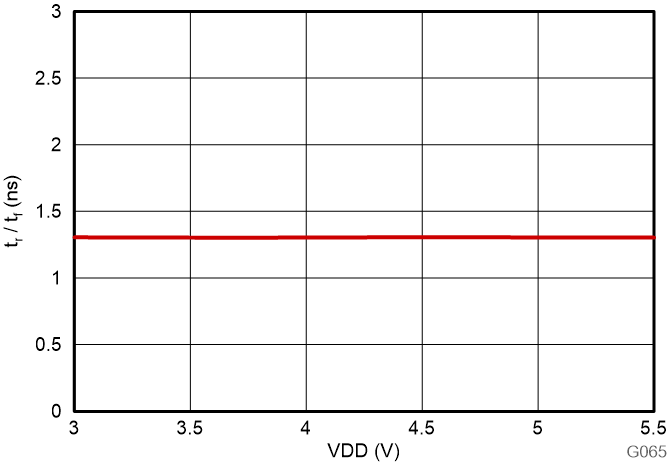

图 6-35 输出上升和下降时间与电源电压间的关系

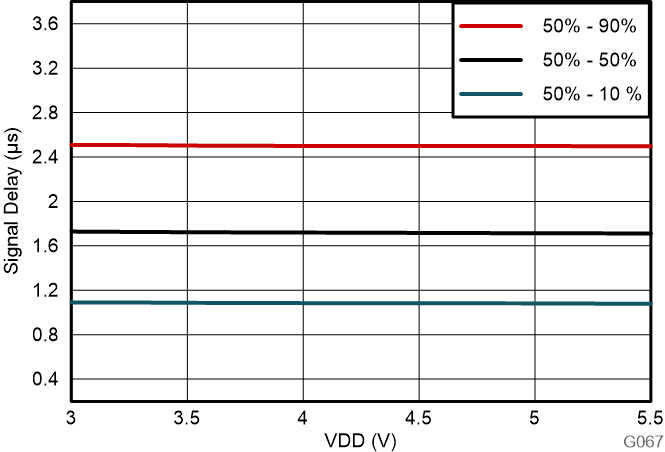

图 6-37 VIN 到 VOUT 的信号延迟时间与电源电压间的关系
GUID-20230802-SS0I-HX3Q-WMMQ-WMVJ7VSMZWZ0-low.svg
总未校准输出误差定义为:
(VOUT – VIN × G) / (VClipping × G),其中 G 是器件的标称增益 (1V/V),VClipping 为 2.516V
图 6-6 总未校准输出误差与输入电压间的关系

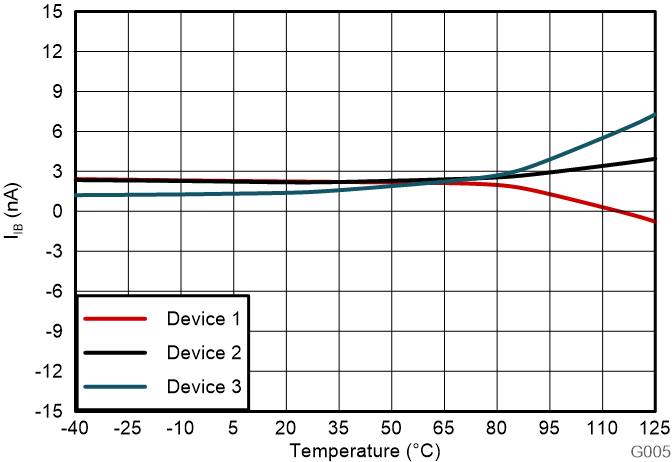

图 6-8 输入偏置电流与温度间的关系

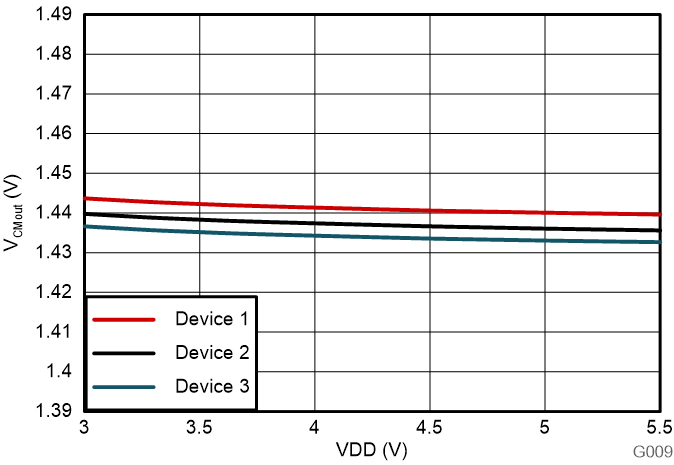

图 6-10 输出共模电压与电源电压间的关系

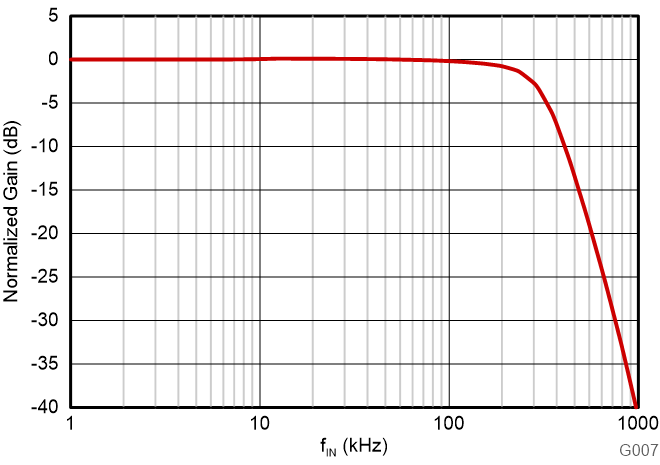

图 6-12 归一化增益与输入频率间的关系
GUID-20230801-SS0I-P9HB-WTRW-ZQB64JHR9HC1-low.svg

图 6-14 输出带宽与电源电压间的关系

图 6-16 偏移误差与电源电压间的关系

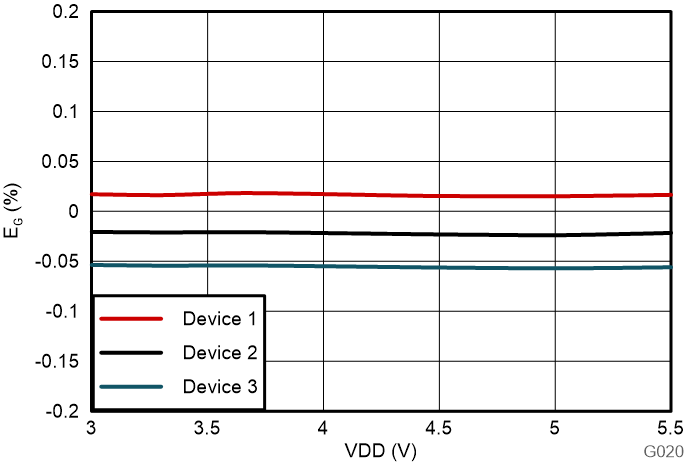

图 6-18 增益误差与电源电压间的关系

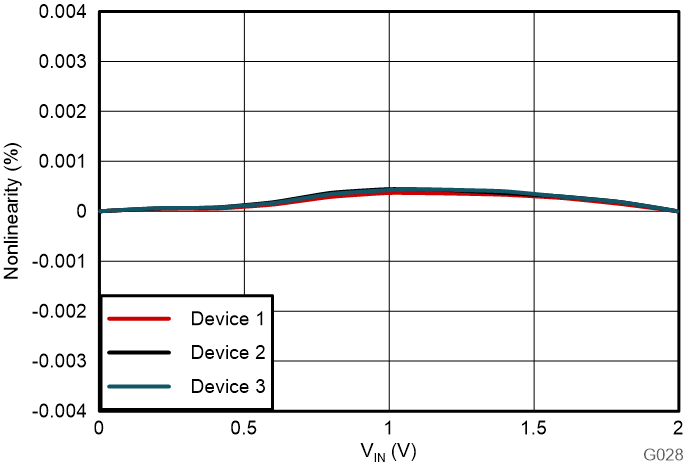

图 6-20 非线性度与输入电压间的关系
GUID-20230724-SS0I-PSZD-7M43-HWT3MG2M2KBF-low.svg

图 6-22 非线性度与温度间的关系
VIN = 2V
图 6-24 信噪比与电源电压间的关系
GUID-20230801-SS0I-NGHJ-0H4G-6R1VHHSHRWRZ-low.svg

图 6-26 总谐波失真与电源电压间的关系
GUID-20230801-SS0I-2T74-RZZB-ZS4LKZ5NRRJC-low.svg

图 6-28 输入基准电压噪声密度与频率间的关系
GUID-20230801-SS0I-DQZK-7GH1-LBSVGCQVWNKV-low.svg

图 6-30 电源抑制比与温度间的关系
GUID-20230801-SS0I-HRN2-K16D-KB0P0LTKJVJ6-low.svg

图 6-32 输入电源电流与温度间的关系

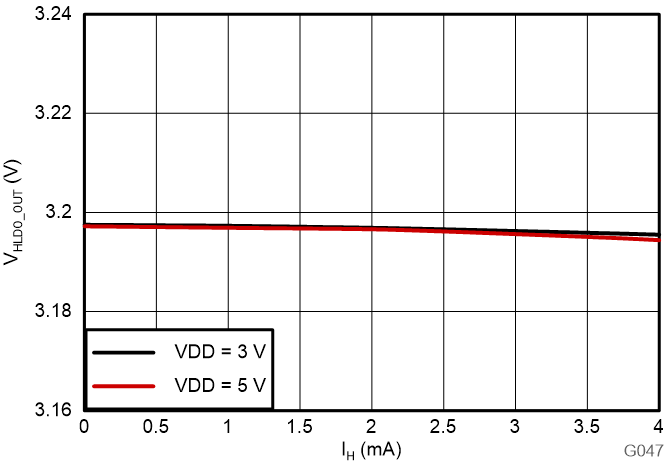

图 6-34 高侧 LDO 负载调节
GUID-20230801-SS0I-ZRDH-QW9S-LGGGSK5CF4PV-low.svg

图 6-36 输出上升和下降时间与温度间的关系
GUID-20230801-SS0I-HSZN-LNHF-KFW4HCFBRS1K-low.svg

图 6-38 VIN 到 VOUT 的信号延迟时间与温度间的关系
