5.12 典型特性

适用条件为：VDD1 = VDD2 = 5V、VIN+ = –280mV 至 +280mV、VIN– = 0V 且 sinc3 滤波器的 OSR = 256（除非另有说明）

AMC1203 积分非线性与输入信号幅度间的关系

图 5-2 积分非线性与输入信号幅度间的关系
AMC1203 失调电压误差与电源电压间的关系

图 5-4 失调电压误差与电源电压间的关系
AMC1203 增益误差与温度间的关系

图 5-6 增益误差与温度间的关系
AMC1203 信噪比与输入信号幅度间的关系

图 5-8 信噪比与输入信号幅度间的关系

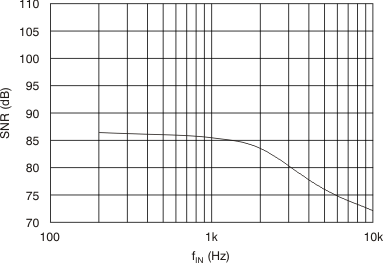

AMC1203 信噪比与输入信号频率间的关系

图 5-10 信噪比与输入信号频率间的关系

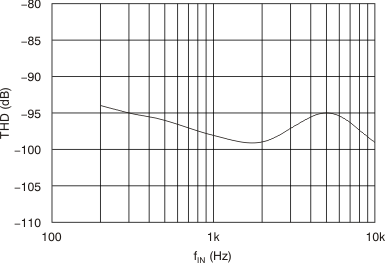

AMC1203 总谐波失真与输入信号频率间的关系

图 5-12 总谐波失真与输入信号频率间的关系
AMC1203 频谱（4096 点 FFT，fIN = 500Hz，0.56VPP）

图 5-14 频谱
（4096 点 FFT，fIN = 500Hz，0.56VPP）
AMC1203 共模抑制比与输入信号频率间的关系

图 5-16 共模抑制比与输入信号频率间的关系
AMC1203 内部时钟频率与电源电压间的关系

图 5-18 内部时钟频率与电源电压间的关系

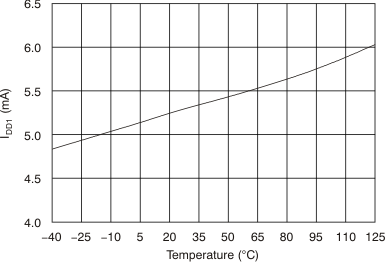

AMC1203 模拟电源电流与温度间的关系

图 5-20 模拟电源电流与温度间的关系
AMC1203 积分非线性与温度间的关系

图 5-3 积分非线性与温度间的关系
AMC1203 偏移误差与温度间的关系

图 5-5 偏移误差与温度间的关系
AMC1203 有效位数与过采样率间的关系

图 5-7 有效位数与过采样率间的关系

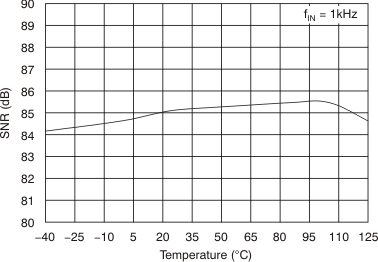

AMC1203 信噪比与温度间的关系

图 5-9 信噪比与温度间的关系
AMC1203 信噪比与温度间的关系

图 5-11 信噪比与温度间的关系
AMC1203 总谐波失真与温度间的关系

图 5-13 总谐波失真与温度间的关系
AMC1203 频谱（4096 点 FFT，fIN = 1kHz，0.56VPP）

图 5-15 频谱
（4096 点 FFT，fIN = 1kHz，0.56VPP）

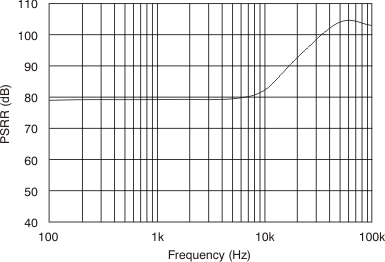

AMC1203 电源抑制比与频率间的关系

图 5-17 电源抑制比与频率间的关系
AMC1203 内部时钟频率与温度间的关系

图 5-19 内部时钟频率与温度间的关系
AMC1203 数字电源电流与温度间的关系

图 5-21 数字电源电流与温度间的关系
