7.2.3 应用曲线

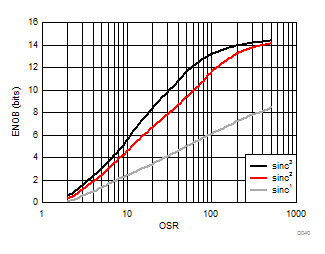

通常使用有效位数 (ENOB) 来比较 ADC 和 ΔΣ 调制器的性能。图 7-3 展示了 AMC1203 在不同过采样率下的 ENOB。

AMC1203 测得的有效位数与过采样率间的关系图 7-3 测得的有效位数与过采样率间的关系
