说明

AFE7422 是具有 14 位 9GSPS DAC 和 14 位 3GSPS ADC 的双路通道宽频带射频采样模拟前端 (AFE)。可在高达 6GHz 的射频下工作,此器件支持直接射频采样到 C 频带,无需其他频率转换阶段。密度和灵活性的改进实现了对高通道数、多任务系统的支持。

DAC 信号路径支持插值和数字上变频选项,提供高达 1200MHz 信号带宽。差动输出路径包括支持输出功率调优的数字步进衰减器 (DSA)。

每个 ADC 输入路径包括一个双通道 DSA 和射频数字功率检测器。灵活的抽取选项提供数据带宽优化,并且抽取旁路模式也可用于最大信号带宽。

8 通道 (8 TX + 8 RX) 子类 1 兼容性 JESD204B 接口运行速度高达 15Gbps。可旁路片上 PLL 通过可选时钟输出简化时钟运行。

器件信息(1)

器件型号 封装 封装尺寸(标称值)
AFE7422 FCBGA (400) 17.00mm x 17.00mm
  1. 如需了解所有可用封装,请参阅数据表末尾的封装选项附录。

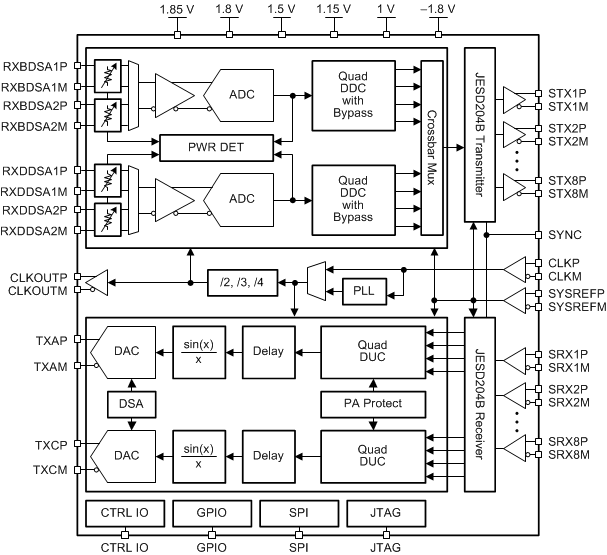

功能框图

AFE7422 afe7422-functional-block-diagram.gif
