3 说明

ADS1204 是一款四通道高性能器件，具有四个动态范围为 100dB 的 ΔΣ 调制器，由 5V 单电源供电。差分输入非常适合直接连接到工业环境中的传感器。借助适当的数字滤波器和调制器速率，该器件可用于在无丢码的情况下实现 16 位模数 (A/D) 转换。在 10MHz 的调制器速率下，使用 160kHz 的数字滤波器数据速率可以获得 12 位的有效分辨率。ADS1204 专为中高分辨率测量应用而设计，这些 应用 包括电流测量、智能变送器、工业过程控制、称重秤、色谱分析和便携式仪器。该器件采用 VQFN-32 (5×5) 封装。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
ADS1204 VQFN (32) 5.00mm × 5.00mm
  1. 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

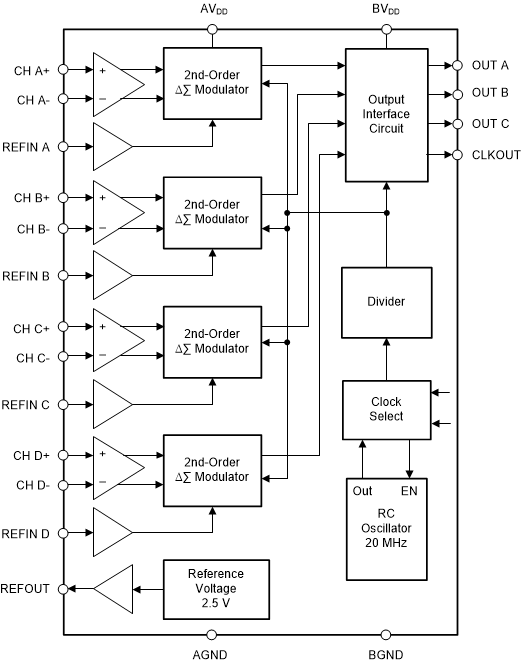

功能方框图

ADS1204 pg1_fbd_bas301.gif
