Typical Characteristics

TA = +25°C, fSAMPLE = 500 ksps to 1 Msps, fSCLK = 10 MHz to 20 MHz, fIN = 100 kHz unless otherwise stated.
ADC081S101-MIL 20145720.png
Figure 3. Dnl FSCLK = 10 MHz
ADC081S101-MIL 20145760.png
Figure 5. Dnl FSCLK = 20 MHz
ADC081S101-MIL 20145765.png

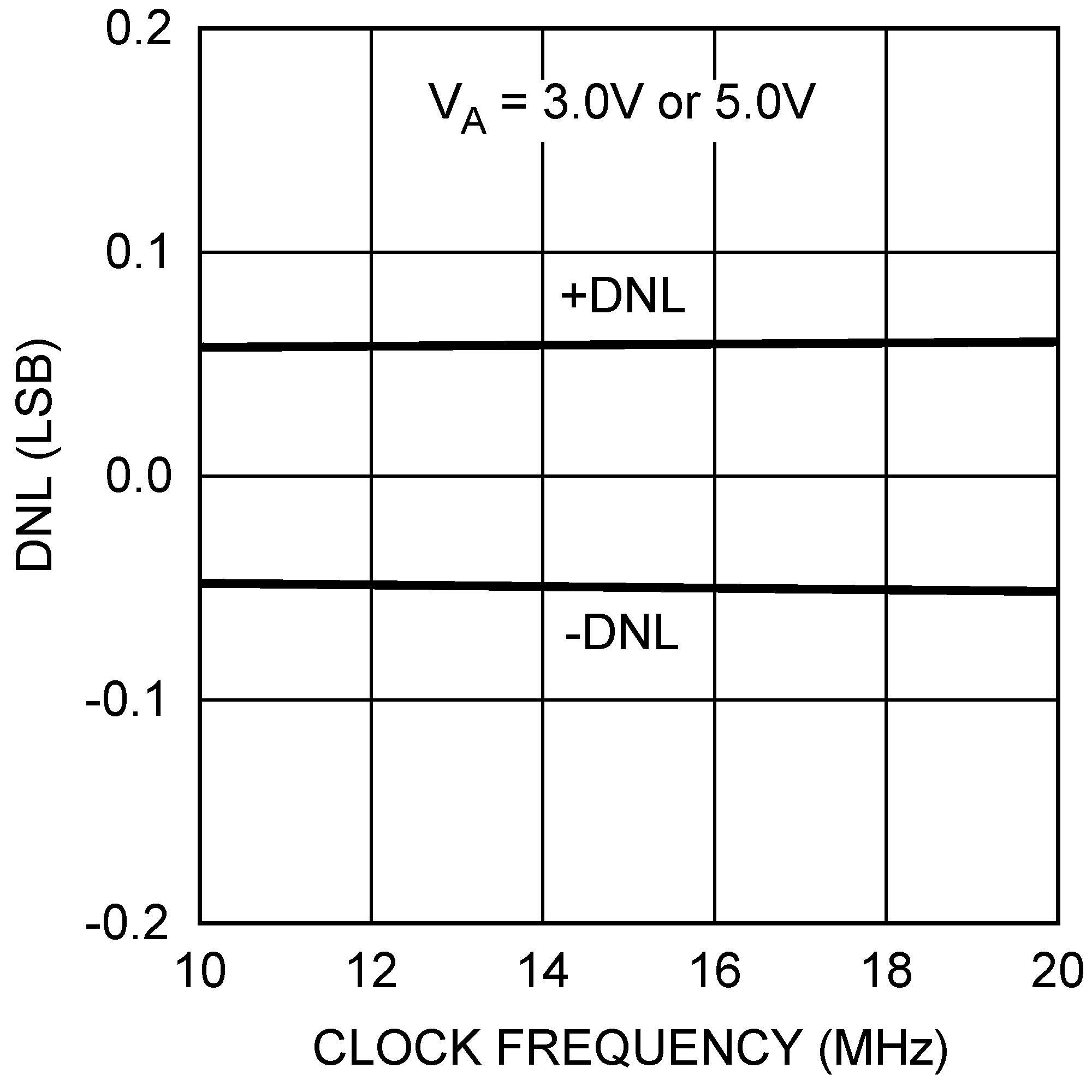

Figure 7. Dnl vs Clock Frequency
ADC081S101-MIL 20145767.png

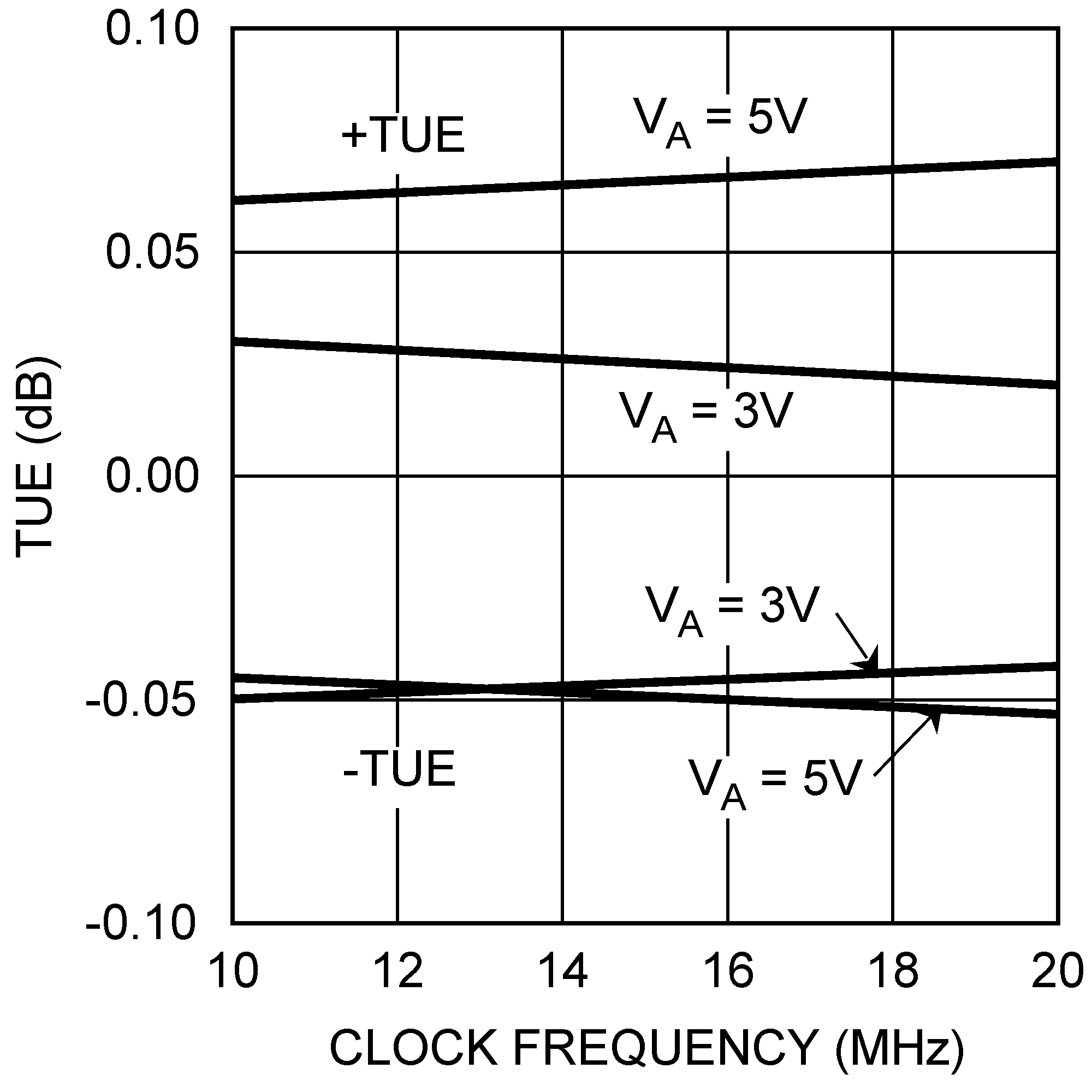

Figure 9. Total Unadjusted Error vs Clock Frequency
ADC081S101-MIL 20145764.png
Figure 11. Sinad vs. Clock Frequency
ADC081S101-MIL 20145772.png

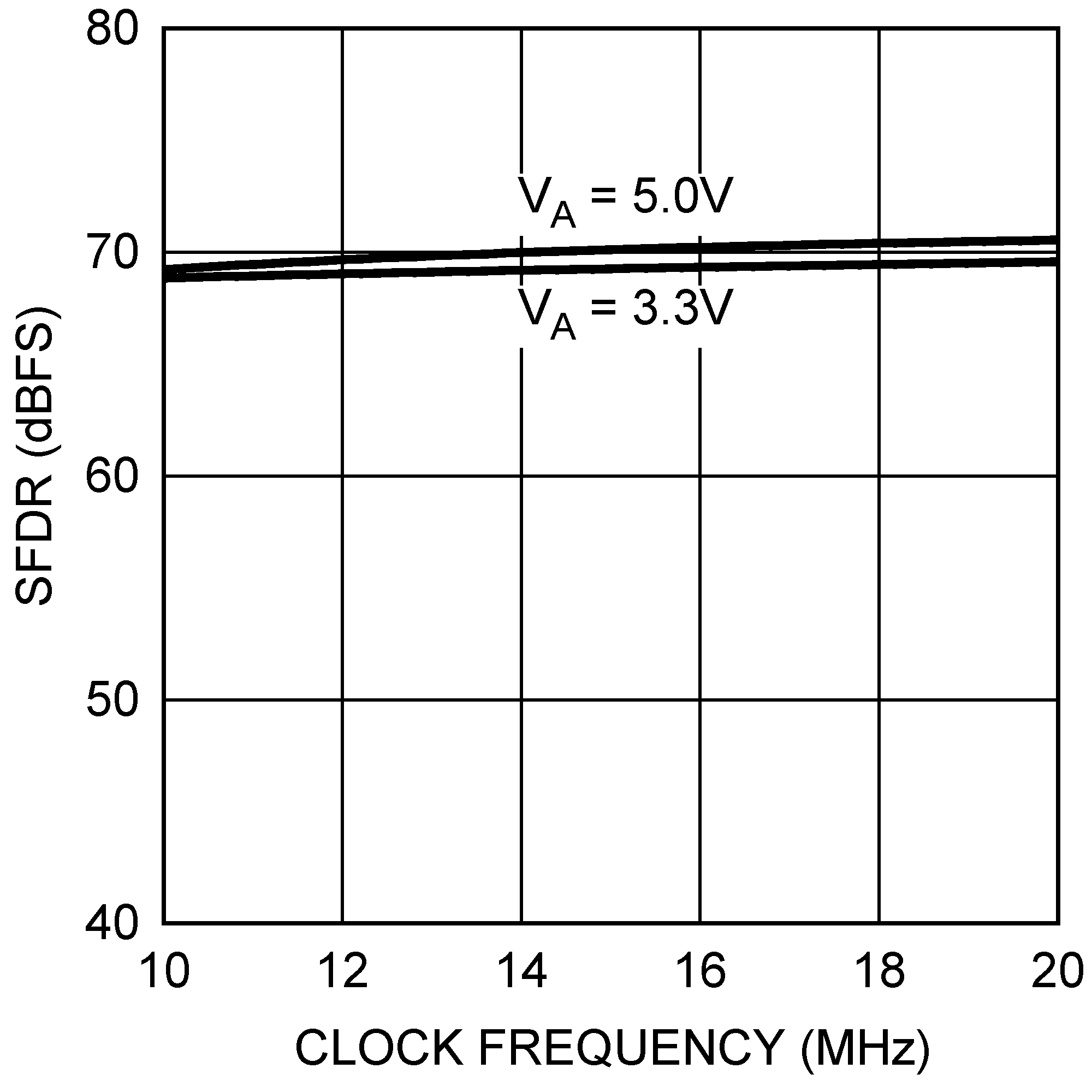

Figure 13. Sfdr vs. Clock Frequency
ADC081S101-MIL 20145770.png
Figure 15. Spectral Response, VA = 5v FSCLK = 20 MHz
ADC081S101-MIL 20145721.png

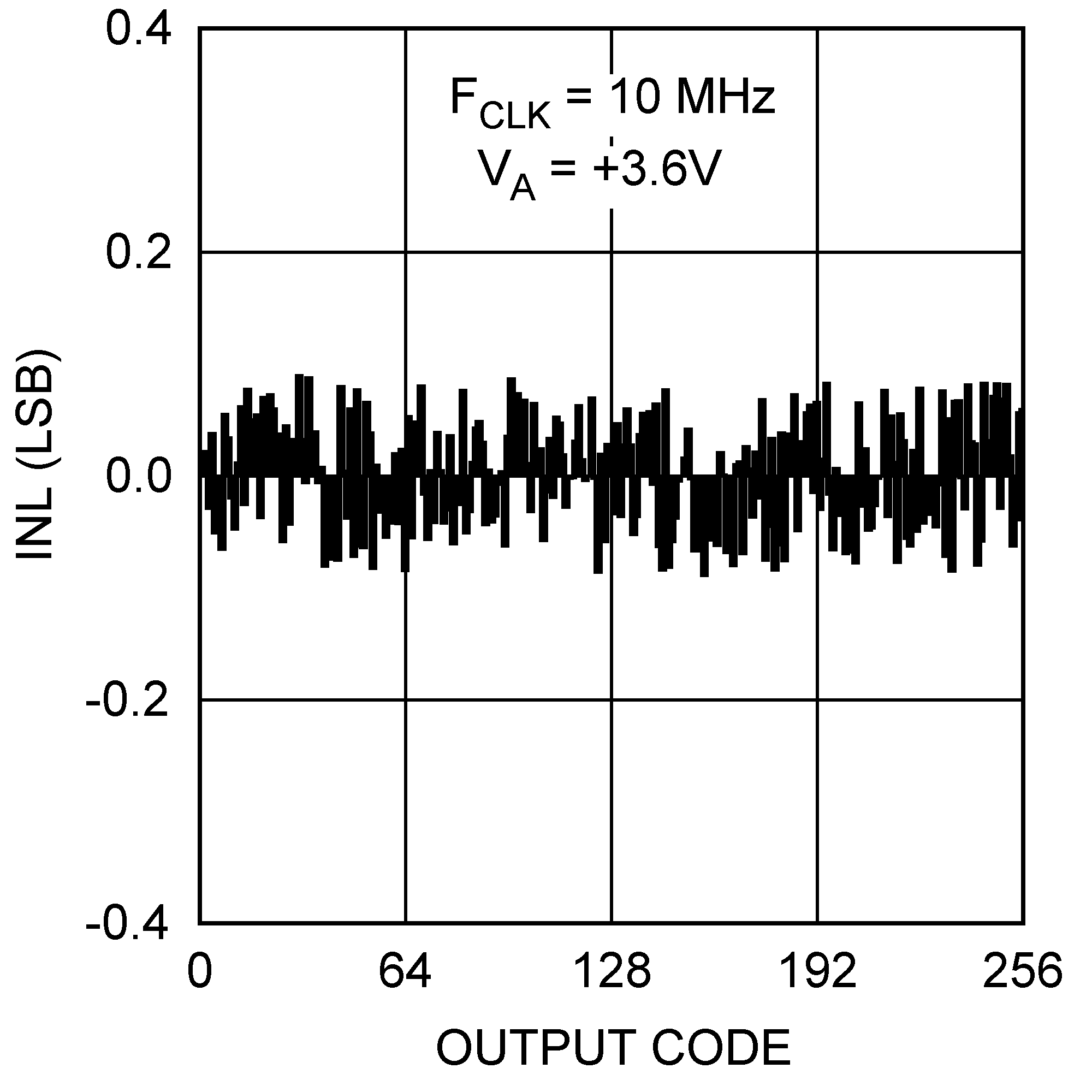

Figure 4. Inl FSCLK = 10 MHz
ADC081S101-MIL 20145761.png
Figure 6. Inl FSCLK = 20 MHz
ADC081S101-MIL 20145766.png

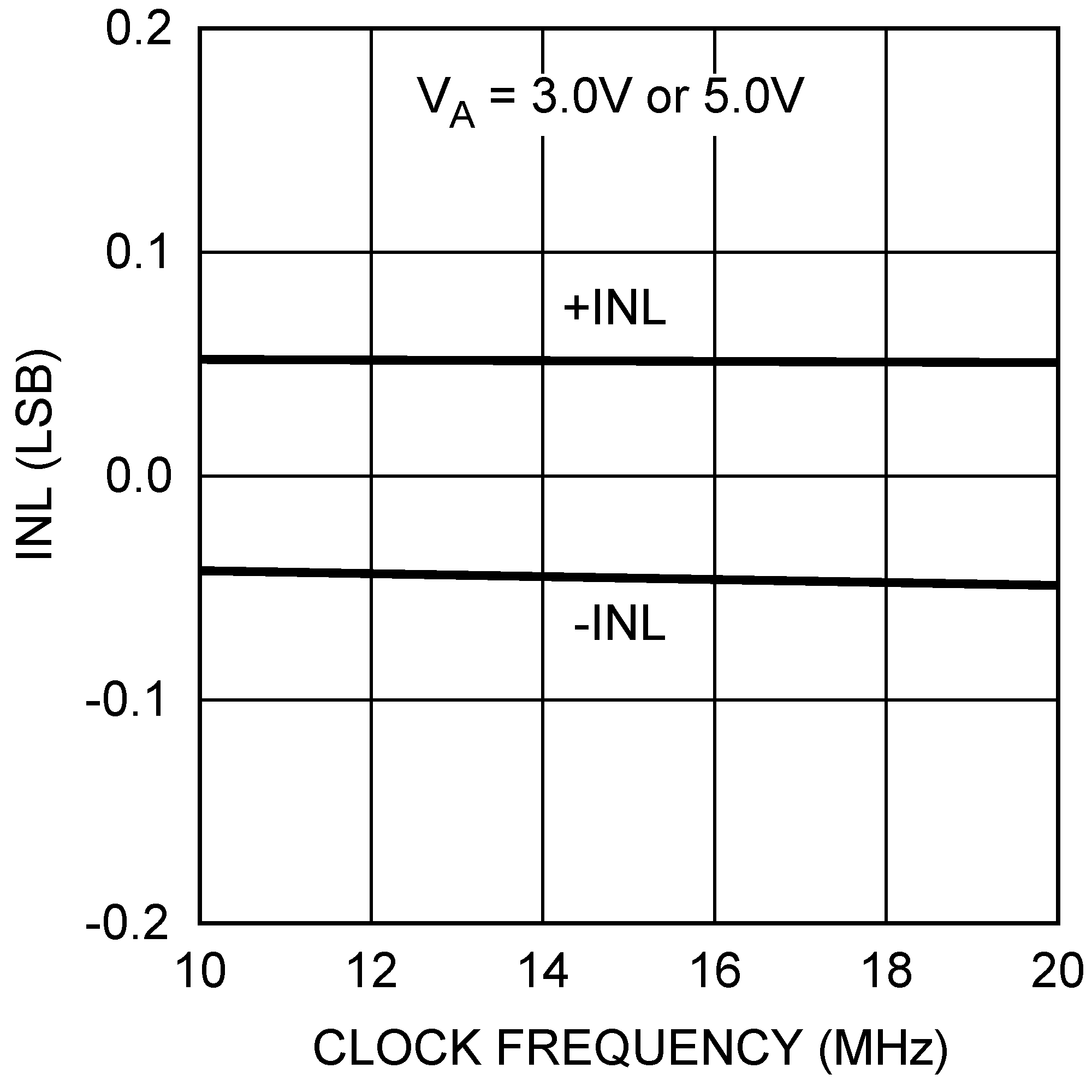

Figure 8. Inl vs Clock Frequency
ADC081S101-MIL 20145763.png
Figure 10. SNR vs Clock Frequency
ADC081S101-MIL 20145768.png

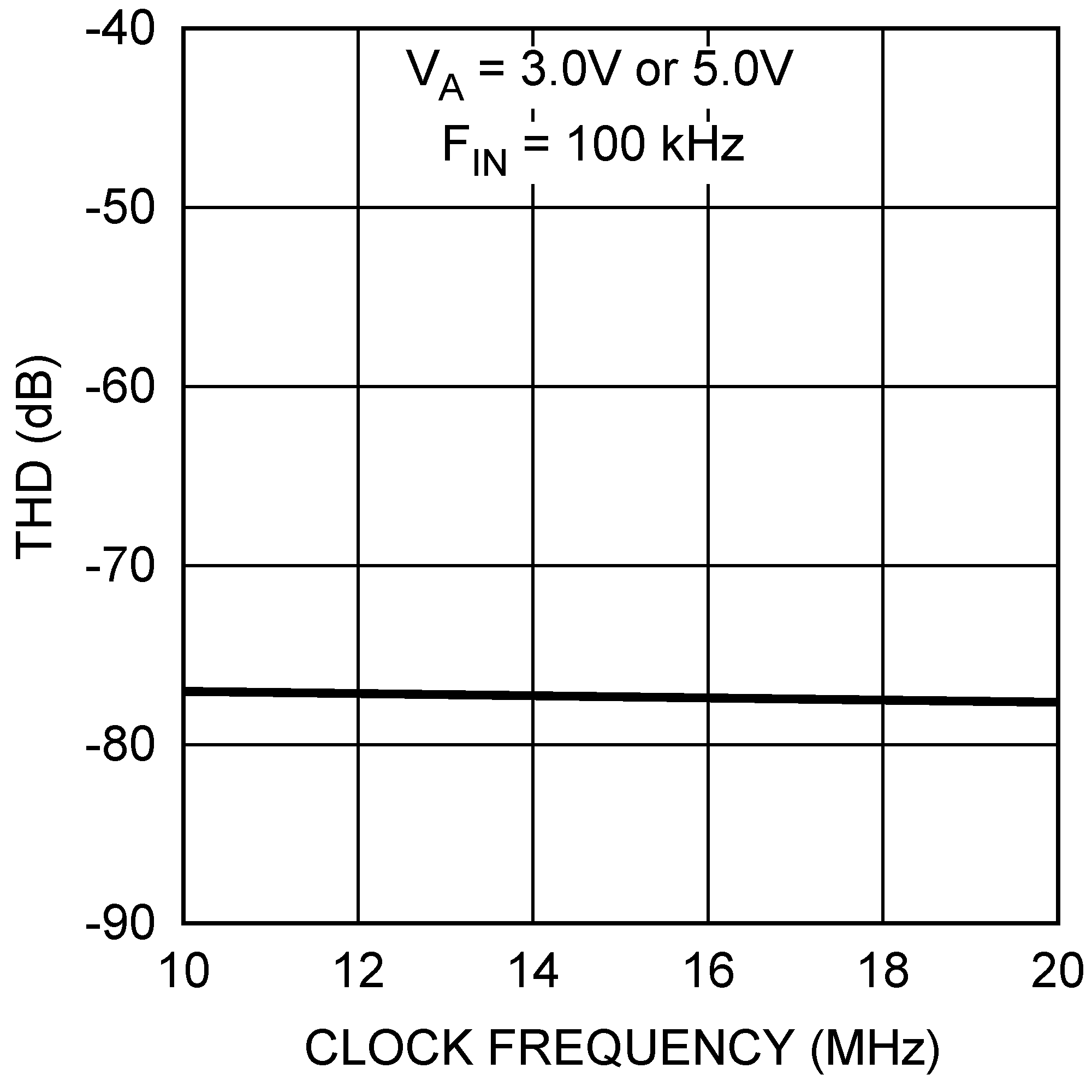

Figure 12. Thd vs. Clock Frequency
ADC081S101-MIL 20145769.png
Figure 14. Spectral Response, VA = 5v FSCLK = 10 MHz
ADC081S101-MIL 20145771.png

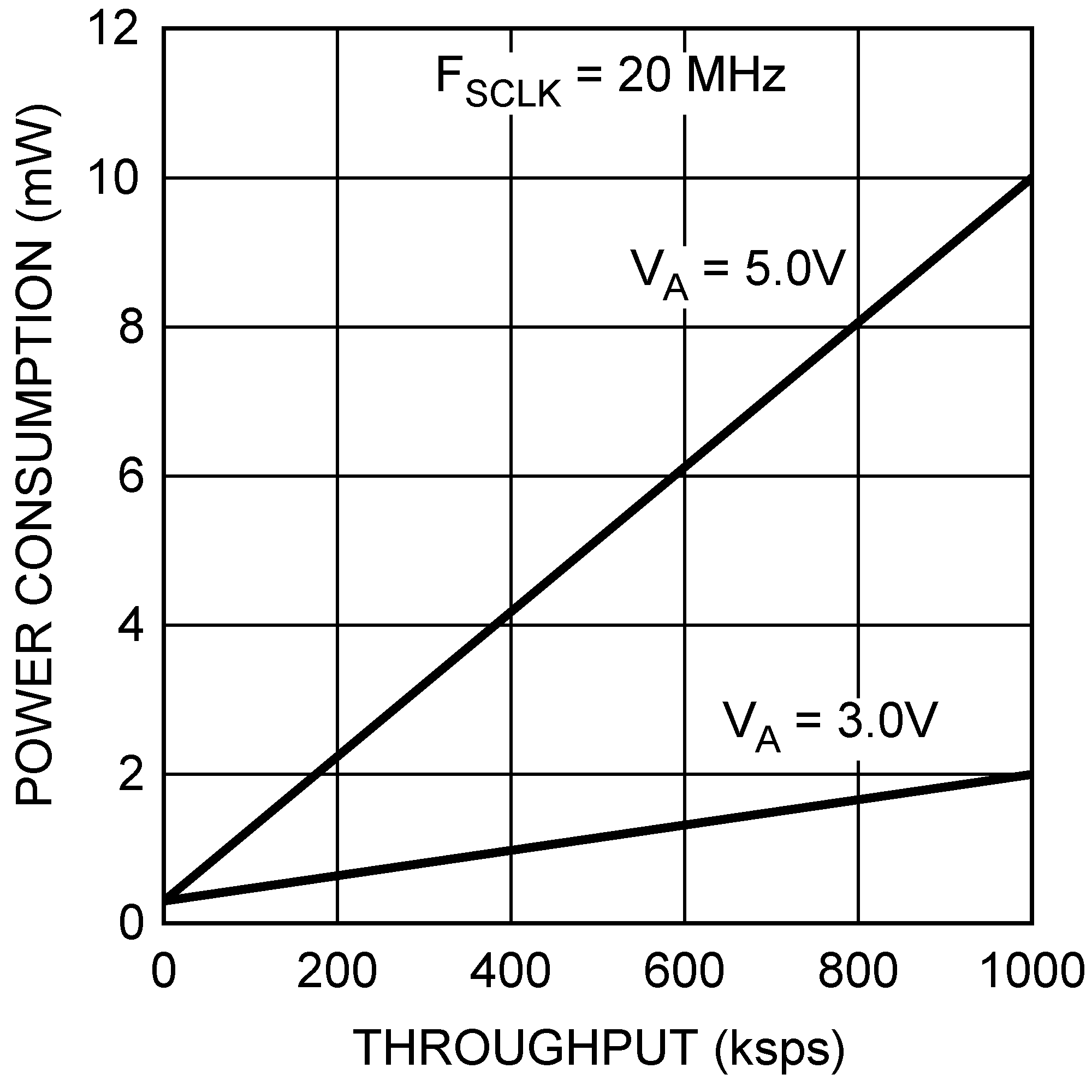

Figure 16. Power Consumption vs. Throughput, FSCLK = 20 MHz
