1 特性

  • 电源电压范围为 1.8V 至 5.0V
  • 流耗 30nA（2.5V 时的典型值）
  • 看门狗功能性
  • 复位功能性
  • 可选定时器间隔 1s 至 64s

2 应用

  • 电池供电系统
  • 能量采集系统
  • 远程数据记录器
  • 传感器节点
  • 楼宇自动化
  • 消费类电子产品
  • 低功耗无线系统
  • 安全平台

3 说明

TPL5000 是一个长期定时器集成电路 (IC)，针对低功耗应用进行了优化。 TPL5000 能够替代一个微控制器 (µC) 的内部定时器，使 µC 能够保持在低功耗睡眠模式，而不用运行一个定时器，从而减少 60% 至 80% 的总功耗。 TPL5000 适用于中断驱动型应用，并且提供 1 秒至 64 秒的可选定时间隔。 出于安全考虑，某些标准（如 EN50271）要求配备看门狗功能。 TPL5000 无需增加功耗即可实现看门狗功能。 TPL5000 还可通过一个电源正常数字输入监视电池管理 IC，并根据需要复位微控制器。 此器件采用 10 引脚超薄小外形尺寸 (VSSOP) 封装。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
TPL5000 VSSOP (10) 3.00mm x 3.00mm
  1. 如需了解所有可用封装，请见数据表末尾的可订购产品附录。

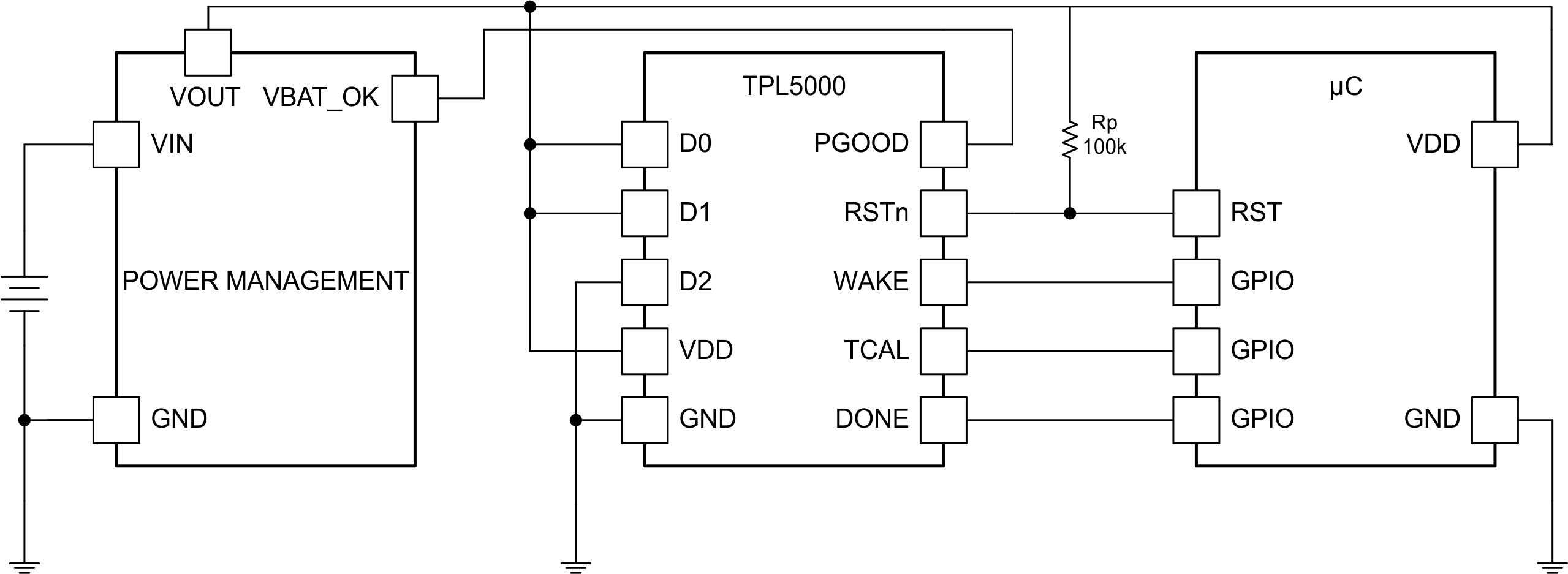

4 简化应用电路原理图
