1 特性

  • 单声道 D 类放大器
    • 0.02% THD 时为 4Ω/
      17V 持续提供 15W 功率
  • > 90% 的高效 D 类运行，省去了散热器
  • 音频性能（PVDD = 16.5V，RSPK = 4Ω）
    • 空闲声道噪声 = 45μVRMS (A-Wtd)
    • 总谐波失真 + 噪声 (THD+N) = 0.04% (1W/1kHz)
    • 信噪比 (SNR) = 106dB A-Wtd（参考 THD+N = 1%）
  • I2S 输入：32kHz 至 96kHz
  • 时分复用 (TDM) 音频输入
    • 多达 8 条声道（32 位，96kHz）
  • I2C 控制，通过 8 个可选 I2C 地址实现
  • 电源
    • 功率放大器：4.5V 至 17V
    • 数字 I/O 电压：1.8V
  • 稳定性 特性
    • 时钟误差检测器、直流偏移和短路保护
    • 过压、欠压和过热保护

2 应用

  • 低音炮、音箱、条形音响、楼宇自动化
  • 有源扬声器，个人计算机
  • 环绕立体声系统，单声道音频系统

3 说明

TAS5722L器件是一款高效单声道 D 类音频功率放大器，其中包含集成的数字输出削波器、多个增益选项和广泛的电源电压范围。该器件的标称电源电压范围为 4.5V 至 17 VDC。

TAS5722L 已针对高瞬态功率能力进行优化，能够利用小型扬声器的动态功率余量。可持续为 4Ω 的扬声器提供超过 15W 的功率。

数字时分复用 (TDM) 接口支持多达 8 个器件共用同一条总线。

TAS5722L器件采用 4mm x 4mm 32 引脚四方扁平无引线 (QFN) 封装。

器件信息(1)

器件名称 封装 封装尺寸
TAS5722L QFN (32) 4mm x 4mm
(1) 要了解所有可用封装，请见文档末尾的可订购产品附录。

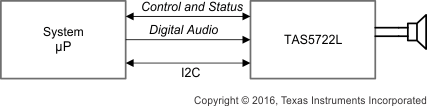

简化电路原理图

TAS5722L SLOS946_simp_sys_diag_L5722.gif
