1 特性

  • PurePath™ HD 集成反馈提供：
    • 1W 功率/4Ω 负载条件下的总谐波失真 (THD) 为 0.025%
    • 电源抑制比 (PSRR) > 65dB（无输入信号）
    • （A 加权）信噪比 (SNR) > 105dB
  • 用于控制 G 类电源的预钳位输出
  • 通过使用 40mΩ 输出金属氧化物半导体场效应晶体管 (MOSFET) 减小了散热器体积，满输出功率时效率 > 90%
  • 总谐波失真+噪声 (THD+N) 为 10% 时的输出功率
    • 125W/4Ω，桥接负载 (BTL) 立体声配置
    • 250W/2Ω，并行桥接负载 (PBTL) 单声道配置
  • THD+N 为 1% 时的输出功率
    • 105W/4Ω，桥接负载 (BTL) 立体声配置
    • 210W/2Ω，并行桥接负载 (PBTL) 单声道配置
  • 启动时无喀哒声和噼啪声
  • 采用具有错误报告功能的自我保护设计，包含欠压保护 (UVP)、过热保护和短路保护
  • 采用推荐的系统设计时，符合电磁干扰 (EMI) 标准
  • 采用 44 引脚散热薄型小外形尺寸 (HTSSOP) (DDV) 封装，减小了电路板尺寸

2 应用

  • 蓝光碟™ 和 DVD 接收器
  • 高功率条形音响
  • 有源超低音扬声器和有源扬声器
  • 微型 Combo 系统

3 说明

TAS5622A 器件是一款基于 TAS5612A 的散热增强型 D 类功率放大器，其使用大型 MOSFET 提升功率效率，并采用新型栅极驱动方案降低空闲状态下和输出信号较低时的损耗，从而减小散热器尺寸。

该器件可使用独特的预钳位输出信号来控制 G 类电源。 这一优势与 TAS5622A 的低空闲损耗和高功率效率相结合，可实现行业领先水平的效率，从而确保构建超级“绿色”系统。

TAS5622A 使用恒定电压增益。 内部匹配增益电阻器确保了一个高电源抑制比，使得输出电压只取决于音频输入电压并避免了任何电源的人工缺陷。

TAS5622A 的高集成度使得此放大器易于使用；并且，TI 的参考电路原理图和印刷电路板 (PCB) 布局的使用可及时地实现快速设计。 TAS5622A 采用节省空间的表面贴装 44 引脚 HTSSOP 封装。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
TAS5622A HTSSOP (44) 14.00mm x 6.10mm
  1. 要了解所有可用封装，请见数据表末尾的可订购产品附录。

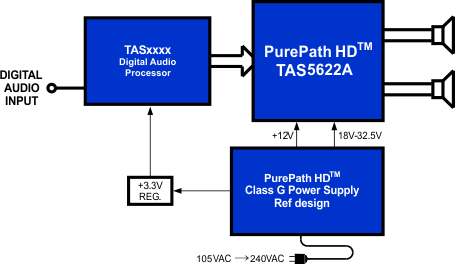

TAS5622A 典型应用框图

TAS5622A fp_app_las845.gif
