ZHCSF20A May   2016  – May 2016 OPA2377-Q1 , OPA377-Q1 , OPA4377-Q1

PRODUCTION DATA.

  1. 1 特性
  2. 2 应用
  3. 3 说明
  4. 4 修订历史记录
  5. 5 Pin Configuration and Functions
  6. 6 Specifications
    1. 6.1 Absolute Maximum Ratings
    2. 6.2 ESD Ratings
    3. 6.3 Recommended Operating Conditions
    4. 6.4 Thermal Information: OPA377-Q1
    5. 6.5 Thermal Information: OPA2377-Q1
    6. 6.6 Thermal Information: OPA4377-Q1
    7. 6.7 Electrical Characteristics: VS = 2.2 V to 5.5 V
    8. 6.8 Typical Characteristics
  7. 7 Detailed Description
    1. 7.1 Overview
    2. 7.2 Functional Block Diagram
    3. 7.3 Feature Description
      1. 7.3.1 Operating Characteristics
      2. 7.3.2 Common-Mode Voltage Range
      3. 7.3.3 Input and ESD Protection
      4. 7.3.4 EMI Susceptibility and Input Filtering
      5. 7.3.5 Capacitive Load and Stability
    4. 7.4 Device Functional Modes
  8. 8 Application and Implementation
    1. 8.1 Application Information
    2. 8.2 Typical Application
      1. 8.2.1 Design Requirements
      2. 8.2.2 Detailed Design Procedure
      3. 8.2.3 Application Curve
  9. 9 Power Supply Recommendations
  10. 10Layout
    1. 10.1 Layout Guidelines
    2. 10.2 Layout Example
  11. 11器件和文档支持
    1. 11.1 器件支持
      1. 11.1.1 开发支持
        1. 11.1.1.1 TINA-TI™（免费软件下载）
        2. 11.1.1.2 DIP 适配器 EVM
        3. 11.1.1.3 通用运放 EVM
        4. 11.1.1.4 TI 高精度设计
        5. 11.1.1.5 WEBENCH滤波器设计器
    2. 11.2 文档支持
      1. 11.2.1 相关文档　
    3. 11.3 社区资源
    4. 11.4 商标
    5. 11.5 静电放电警告
    6. 11.6 Glossary
  12. 12机械、封装和可订购信息

封装选项

机械数据 (封装 | 引脚)
散热焊盘机械数据 (封装 | 引脚)
订购信息

1 特性

  • 适用于汽车电子 应用
  • 具有符合 AEC-Q100 的下列结果：
    • 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围
    • 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 3A
    • 器件组件充电模式 (CDM) ESD 分类等级 C6
  • 低噪声：1kHz 时为 7.5nV/√Hz
  • 0.1Hz 至 10Hz 噪声：0.8 μVPP
  • 静态电流：760μA（典型值）
  • 低偏移电压：250μV（典型值）
  • 增益带宽积：5.5MHz
  • 轨到轨输入和输出
  • 单电源供电
  • 电源电压：2.2V 至 5.5V
  • 小型封装：
    • 小外形尺寸晶体管 (SOT)-23、超薄小外形尺寸 (VSSOP) 和薄型小外形尺寸 (TSSOP)

2 应用

  • 主动巡航控制
  • 停车辅助
  • 轮胎气压监视
  • 信息娱乐系统
  • 有源滤波
  • 传感器信号调节

3 说明

OPAx377-Q1 系列运算放大器属于高带宽 CMOS 放大器，同时拥有超低噪声、低输入偏置电流和低偏移电压特性，静态工作电流低至 0.76mA（典型值）。

OPAx377-Q1 运放针对低电压、单电源应用进行了 优化。其交流和直流性能都非常出色，非常适合 诸如小信号调节、音频和有源滤波器等各类应用。此外，该系列器件还具有较宽的电源范围及优异的电源抑制比 (PSRR)，因此对于不经过稳压而直接由电池供电运行的 应用 而言极具吸引力。

OPA377-Q1 采用 SOT23-5 封装。OPA2377-Q1（双通道版本）采用微型小外形尺寸 (MSOP)-8 封装，OPA4377-Q1（四通道版本）采用 TSSOP-14 封装。所有器件版本的额定工作温度范围均为 -40°C 至 +125°C。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
OPA377-Q1 SOT-23 (5) 2.90mm x 1.60mm
OPA2377-Q1 VSSOP (8) 3.00mm × 3.00mm
OPA4377-Q1 TSSOP (14) 5.00mm x 4.40mm
  1. 要了解所有可用封装，请见数据表末尾的可订购产品附录。

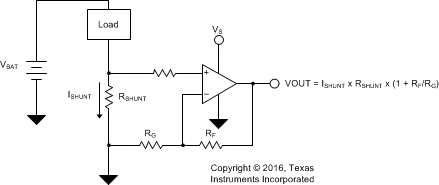

低侧电流感测放大器

OPA377-Q1 OPA2377-Q1 OPA4377-Q1 Key_graphic_sbos797.gif
