1 特性

  • 拉电流匹配度 1%(整个过程、电压、温度范围内)
  • 灌电流匹配度 3%(整个过程、电压、温度范围内)
  • 11 位调光分辨率
  • 解决方案效率高达 91.6%
  • 在高达 28V 的电压下可驱动 1 至 3 个并行 LED 串
  • 脉宽调制 (PWM) 调光输入
  • I2C 可编程
  • 可选择 500kHz 和 1MHz 开关频率,可选偏移为 -12%
  • 自动切换频率模式(250kHz、500kHz、1MHz)
  • 四个可配置过压保护阈值(17V、21V、25V、29V)
  • 四个可配置过流保护阈值(750mA、1000mA、1250mA、1500mA)
  • 热关断保护

2 应用

    针对智能手机和平板电脑背光照明的电源

3 说明

LM36923 是一款针对 LCD 显示器背光照明而设计的超紧凑型、高效串白色 LED 驱动器。 该器件可为多达 8 个串联的 LED 供电,每个灯串的电流高达 25mA。 该器件采用自适应电流调节方法,可在保持电流稳定的同时为每个灯串提供不同的 LED 电压。

LED 电流通过 I2C 接口或逻辑电平 PWM 输入进行调节。 PWM 占空比在内部进行感测并映射到一个 11 位电流,从而提供宽范围的 PWM 频率并实现无噪声运行。

该器件的工作输入电压范围为 2.5V 至 5.5V,工作温度范围为 -40°C 至 85°C。

器件信息(1)

器件型号 封装 封装尺寸(最大值)
LM36923 DSBGA (12) 1.755mm x 1.355mm
  1. 要了解所有可用封装,请见数据表末尾的可订购产品附录。

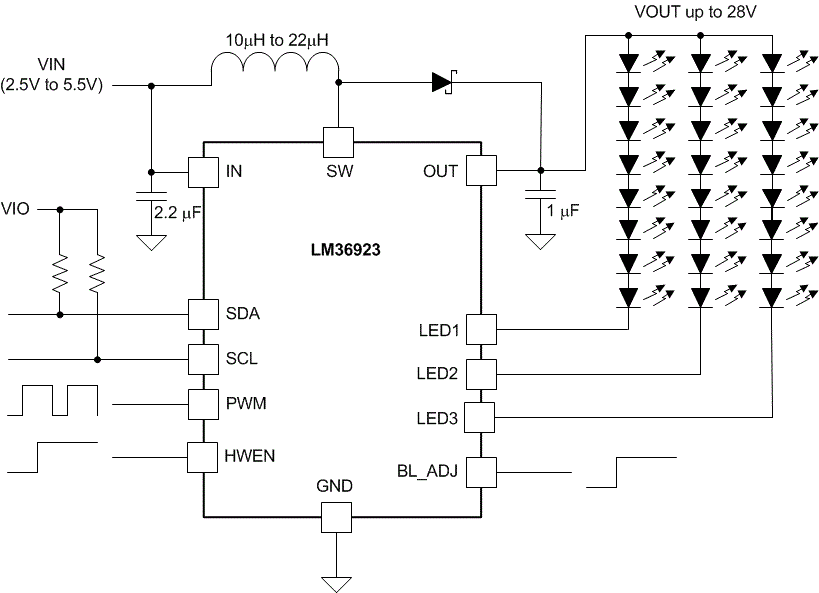

简化电路原理图

LM36923 typ_app.png

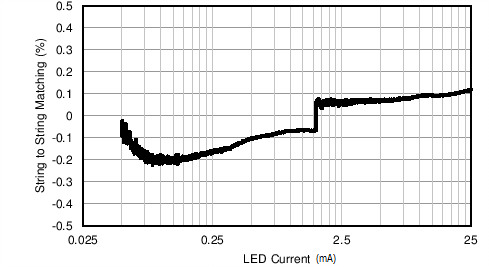

灯串间匹配与 LED 电流间的典型关系

LM36923 MATCH_CODE.png
