3.2 快速入门

配置 AC-MB 以实现 USB 音频 (TDM)，并配置 PCMx140Q1EVM 以实现板载麦克风输入。

此示例的所有配置均在音频配置选项卡上完成。在音频配置选项卡右下角的音频配置 块中（如图 4-6 所示），选择 16 位字长，并启用 ASI 输出通道 1。

GUID-018792D6-547A-42BF-A610-C37D72FDD089-low.gif图 3-6 音频配置

如图 4-7 中所示，选择 AVDD 作为 MIC 偏置电压并为 MIC 偏置通电。

GUID-F4A03698-E1B1-43FD-8ED2-B1F426EC6F9E-low.gif图 3-7 MIC 偏置配置

PCMx140Q1 的默认状态为待机模式，除通道数字音量外，所有器件配置都必须在待机模式下完成。PCMx140Q1 在待机模式下不提供数字音频输出。图 4-8 展示了如何从待机模式更改为运行模式。

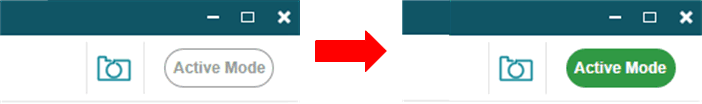

GUID-20689C15-DF99-4A1B-83F8-0720157E3943-low.gif图 3-8 待机模式到运行模式

启用运行模式后，任何在运行模式下不可配置的控件都将灰显。当器件退出运行模式时，可以再次更改这些控件。图 4-9 展示了会被禁用的控件。

GUID-824D66A5-6A2A-4D37-B231-5EA8A4F0D625-low.gif图 3-9 运行模式下禁用的控件

现在可以使用所选音频程序在 PC 上捕获音频。
