3.1.2.1 软件设置

在节 3.1.1中为 GUI 安装选择的目录中打开 PPC3 应用程序。图 4-2 展示了生成的 App Center 窗口。点击 PCMx140Q1 应用磁贴。

GUID-20231109-SS0I-PRLT-BFDC-3TT73SHX7B9W-low.png图 3-2 PurePath Console 3App Center

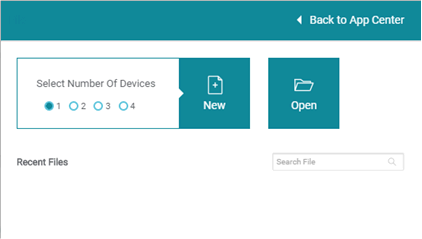

PCMx140Q1 GUI 设计为可在任何时候与多达四个器件一起工作。如图 4-3 所示，选择 1 个器件单选按钮并点击 New（新建）。

GUID-0868CDA7-041D-4C15-BB97-791759F32E0C-low.gif图 3-3 初始 GUI 配置

如图 4-4 所示，GUI 将打开至 Audio Config（音频配置）选项卡。

GUID-20231109-SS0I-D6MT-CVDL-KFKXC2PVLX8S-low.png图 3-4 “Audio Config”（音频配置）选项卡

在更改任何参数之前，请检查 PPC3 窗口的左下角，如图 4-5 所示，以验证 EVM 是否已连接。如果未检测到 EVM，则文本显示 PCMx140Q1 offline。如果检测到 EVM，则会显示 Connect 按钮。点击此按钮可连接硬件。

GUID-83692A70-7A6A-4A61-A6BC-CDAEFFB9A8D9-low.gif图 3-5 硬件连接

连接硬件后，Connect（连接）按钮将更改为显示 Disconnect（断开连接），器件已准备好进行配置。
