3.1.2 处理器和 Linux

BP-CC3301 可以与运行 Linux 操作系统的主机平台集成，例如 BeagleBone Black (BBB)。BeagleBone Black 是一个低成本、社区支持的开发平台，如下所示。

GUID-20230312-SS0I-CWCT-FKC5-9JHBRHSNW218-low.png图 3-2 BeagleBone Black 板

要使用 BeagleBone Black 连接 BP-CC3301，用户还需要 BP-CC33xx 转 BBB 转接板。

GUID-20231208-SS0I-PNHR-3TCH-MXWMF2611QFF-low.svg图 3-3 BeagleBone Black 适配器板
GUID-20231208-SS0I-KZRM-5RVD-Z3QPHXSDDV8J-low.svg图 3-4 具有适配器板的 BP-CC3301 + BBB

为了确保 BeagleBone Black 从 SD 卡启动，TI 建议在 BBB 顶部为 R93 添加一个 100kΩ 的电阻，并移除 BBB 底部的 R68 电阻。或者，如果未进行过硬件改装，您可以在上电期间按住 BeagleBone 板上的 S2 按钮。（参阅图 3-6 和图 3-7）。

最后，可以选择在 BBB 底部添加直角接头以方便连接 FTDI 电缆。当转接板连接到 BBB 时，FTDI 电缆可能会夹在 BBB 和转接板之间，这可能会导致通信问题。（请参阅图 3-7）。

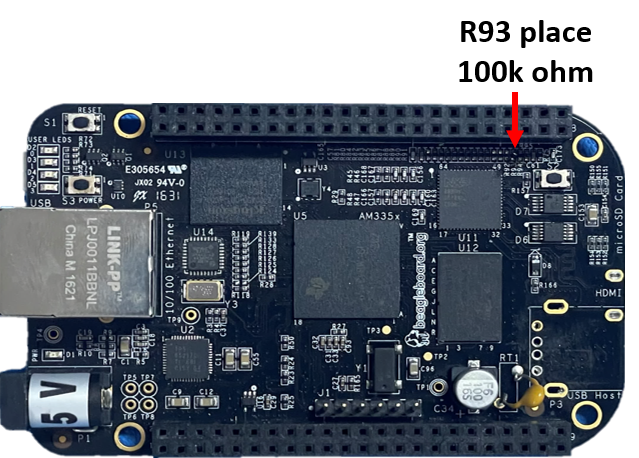

GUID-20230312-SS0I-RSSF-PLHM-P7K2ZN9WZK0R-low.png图 3-5 改装的 BBB 顶视图
GUID-20230312-SS0I-9HRR-RZHC-9PMRCX5KBPVK-low.png图 3-6 改装的 BBB 底视图
