4.2 PCB 布局

图 4-3 至图 4-6 显示了 EVM 的各 PCB 层。

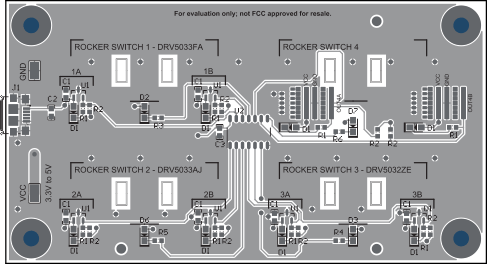

GUID-20220404-SS0I-SXK9-8DKB-MGT6QZGDJDMX-low.gif图 4-3 顶视图

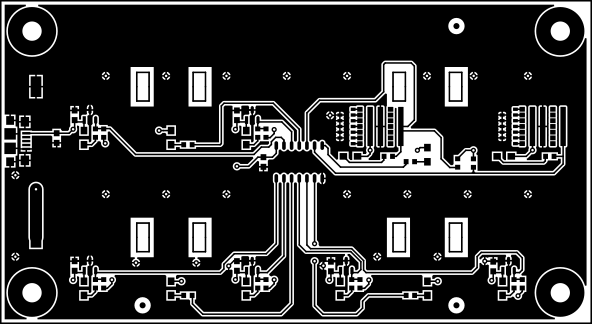

GUID-20220404-SS0I-GCFM-S4VG-VDKV1NLWWJGZ-low.gif图 4-4 顶层

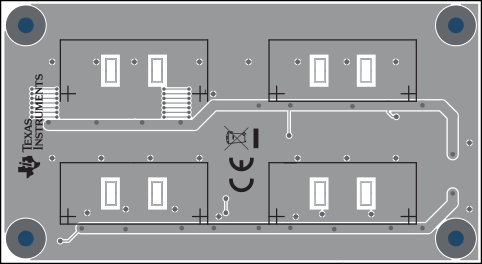

GUID-20220404-SS0I-LFFK-S4MF-WQP95J7CNDT3-low.gif图 4-5 底视图
GUID-20220404-SS0I-W11W-R1BB-NXW88VHXDPBS-low.gif图 4-6 底层
