3.5.1 使用入门

若要快速开始使用该器件，请点击“Operation Select”（操作选择）下拉菜单并选择“Continuous”（继续），以使该器件退出关断模式。然后，点击“Start Capture”（开始捕获）以开始捕获数据。主板上的绿色 LED 将会熄灭。照度数据将会按图中所示显示在照度图上方。照度图也将会开始填充器件的照度读数。

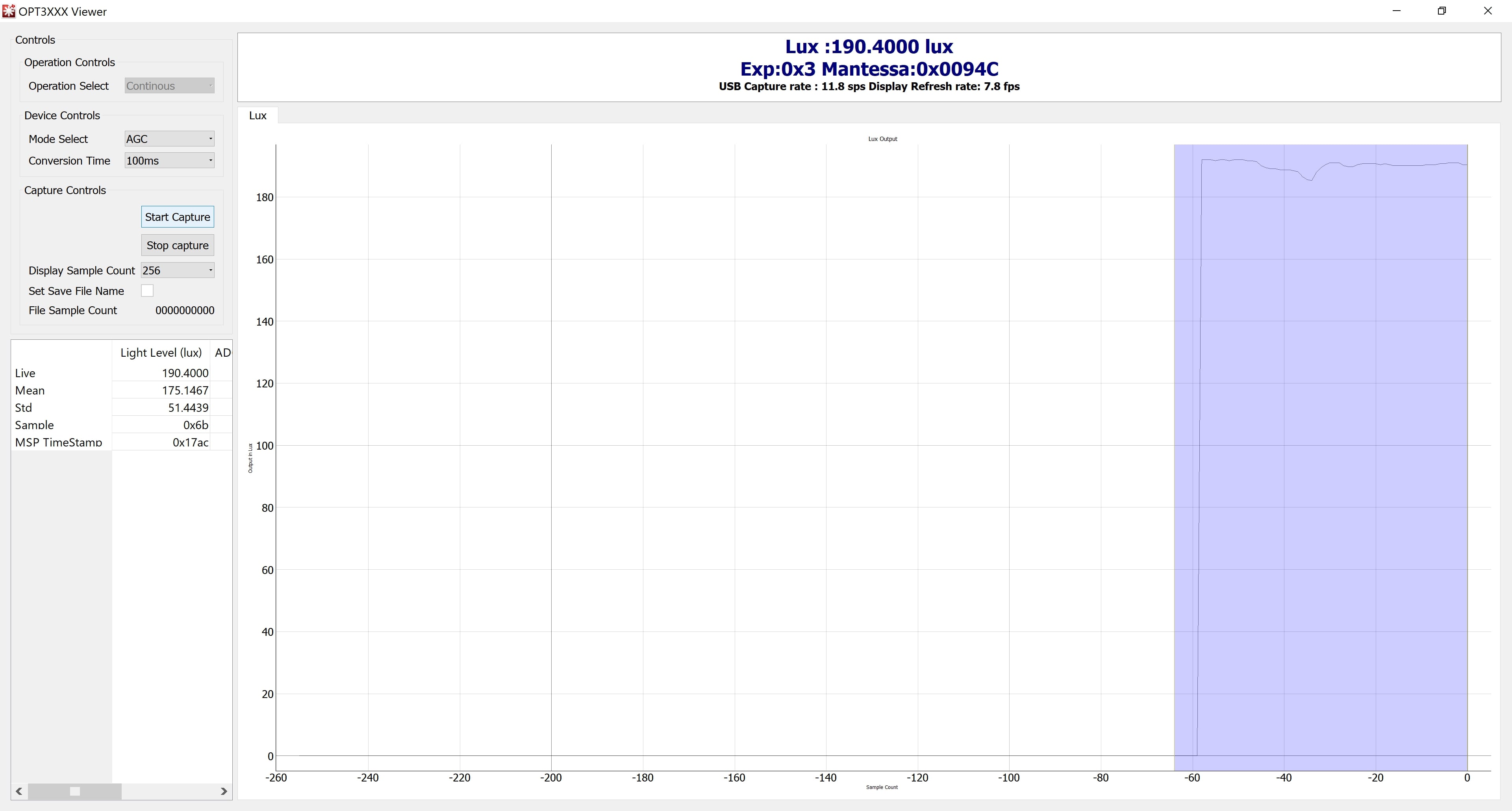

GUID-20211012-SS0I-RJWR-WPS6-XPL0PR8L3G9V-low.jpg图 3-13 GUI 捕获运行

如果 GUI 没有响应，请检查其他 Latte 脚本窗口，该窗口默认会最小化。如果显示了“Operation I2C Register Read for command [REGRx01] Failed.”（操作 I2C 寄存器读取命令 [REGRx01] 失败。）消息，则表示主板没有检测到 OPT3004 IC 或测试板。确保测试板已插接且方向正确。
