2 AAF 设计方法

假定您已经为您的应用确定了正确的 FDA，并决定是使用低通还是带通滤波器，以便在 ADC 前面实现出色性能（带宽、信噪比和 SFDR），请执行以下三个步骤：

1. 了解放大器的特征负载阻抗 (RL)。为使放大器发挥卓越性能，应为放大器实现数据表中列出的正确直流负载或 RL。这是特征阻抗，通常可在规格表的顶部找到。
2. 确定要使用的最接近放大器输出端的正确输出串联电阻的起点。这有助于防止通带中出现不必要的峰值。通常还可在 FDA 的数据表 - LMH5401 8GHz、低噪声、低功耗、全差分放大器数据表中找到此信息。
3. 确定是否使用一个或多个外部并联电阻来反向端接 ADC 的输入，以及输入串联电阻的起始值，以便将 ADC 与滤波器隔离。这些串联电阻还有助于减少非缓冲 ADC 中常见的通带中不必要的峰值和“反冲”。

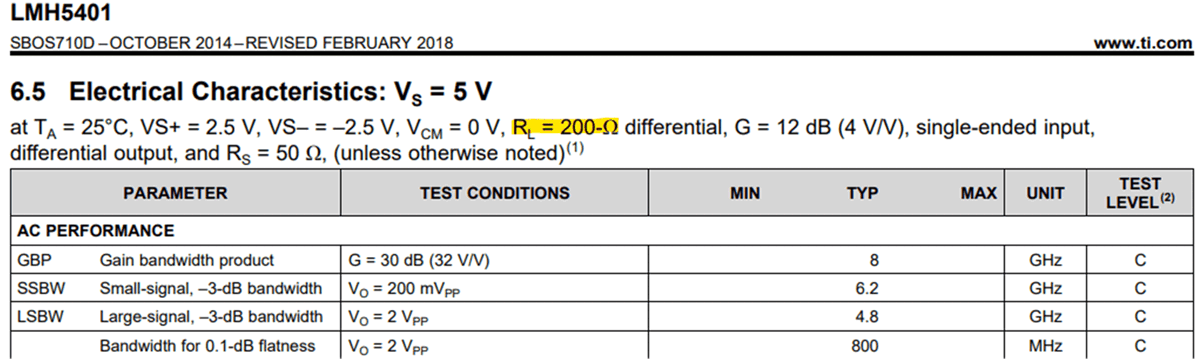

图 1 展示了一个规格表示例。

图 2 中展示的通用电路和表 1 中的滤波器参数列表适用于大多数高速差分 FDA 和 ADC 接口；您可以将两者用作 AAF 设计的基础。

虽然并非每个滤波器结构都完全相同，但图 2 可作为快速开始设计的蓝图。使用此设计方法有助于充分利用大多数高速 ADC 的相对高输入阻抗和驱动源 (FDA) 的相对低输出阻抗，从而更大限度地减小滤波器的插入损耗。
