14.1 复制表格式
复制表具有以下格式：
typedef struct
{
uint16 rec_size;
uint16 num_recs;
COPY_RECORD recs[num_recs];
} COPY_TABLE;rec_size 是 16 位无符号整数，指定表中每个复制记录的大小，以字节为单位。
num_recs 是 16 位无符号整数，指定表中的复制记录数。
表的其余部分由复制记录向量组成。COPY_RECORD 结构的格式取决于所使用的代码和数据模型。
对于小数据模型和小型代码模型：
typedef struct
{
void * load_addr; /* 16-bit pointer */
void * run_addr; /* 16-bit pointer */
uint16 size;
} COPY_RECORD;对于小数据模型和大型代码模型：
typedef struct
{
uint32 load_addr; /* 32-bit storage for data or code pointer */
uint32 run_addr; /* 32-bit storage for data or code pointer */
uint32 size;
} COPY_RECORD;对于大（或受限）数据模型和大型代码模型：
typedef struct
{
void * load_addr; /* 20-bit pointer */
void * run_addr; /* 20-bit pointer */
uint32 size;
} COPY_RECORD;load_addr 字段是离线存储中源数据的地址。
run_addr 字段是将数据复制到的目标地址。
size 字段已重载：
- 如果大小为零，将会压缩加载数据。源数据具有特定于格式的编码，以表示其大小。在这种情况下，源数据前面的字节对压缩格式进行编码。格式被编码为处理程序表中的索引；该表是指向正在使用的每个格式的处理程序例程的指针表。
- 如果大小不为零，则源数据是要复制的数据的准确映像；换句话说，不会进行压缩。copy-in 操作只是将 size字节从加载地址复制到运行地址。
源数据的其余部分特定于格式。copy-in 例程读取源数据前面的字节以确定其格式/索引，使用该值索引到处理程序表中，并调用处理程序来完成解压缩和复制数据。

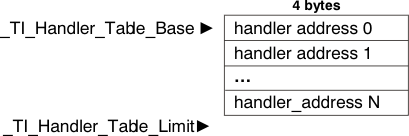

处理程序表具有以下格式：
图 14-1 处理程序表格式copy-in 例程如所示那样通过由链接器定义的特殊符号引用该表。处理程序索引的分配不是固定的；链接器会根据每个应用程序所需的解压缩例程来为该应用程序重新分配索引。处理程序表生成到可执行文件的 .cinit 节中。
TI 工具链中的运行时支持库包含所有受支持压缩格式的处理程序函数。此函数的第一个实参是指向字节（位于 8 位索引后）的地址。第二个实参是目标地址。
Copy-In 函数的参考实现提供了 copy_in 函数的参考实现：
Copy-In 函数的参考实现
typedef void (*handler_fptr)(const unsigned char *src, unsigned char *dst);
extern int __TI_Handler_Table_Base;
void copy_in(COPY_TABLE *tp)
{
unsigned short i;
for (i = 0; i < tp->num_recs; i++)
{
COPY_RECORD crp = tp->recs[i];
const unsigned char *ld_addr = (const unsigned char *)crp.load_addr;
unsigned char *rn_addr = (unsigned char *)crp.run_addr;
if (crp.size) // not compressed, just copy the data.
memcpy(rn_addr, ld_addr, crp.size);
else // invoke decompression routine
{
unsigned char index = *ld_addr++;
handler_fptr hndl = ((handler_fptr *)(__TI_Handler_Table_Base))[index];
(*hndl)(ld_addr, rn_addr);
}
}
}
