数据段和数据区段

在编译器或汇编器输出的可重定位目标文件中,使用默认规则和编译器指令将变量分配到各个段中。段是可重定位文件中不可分割的分配单元。段通常包含具有类似属性的对象。为数据指定了各种段,具体取决于该段是否已初始化、是可写还是只读的、如何寻址,以及包含的数据类型。

有关静态变量在段中的位置以及如何寻址这些变量的约定,请参阅 节 4.3.2

链接器将来自目标文件的段组合起来,形成 ELF 加载模块(可执行文件)中的区段。区段是分配给加载模块的连续存储器范围,表示程序执行映像的一部分。

加载模块可包含一个或多个数据区段,链接器在其中分配栈、堆和静态变量。项可分组为单个区段或多个区段,仅受以下限制:

  • 在区段内,初始化数据必须位于未初始化数据之前。这是 ELF 的结构约束。
  • 平台特定约定施加的任何其他限制。

运行时环境可动态分配或调整未初始化的数据区段,以便为栈和堆等项分配空间。

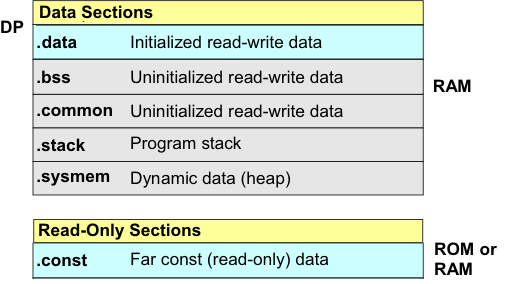

图 4-1 展示了 ABI 定义的数据段,以及段到区段的抽象映射。该映射仅是代表性的;具体配置可能因平台或系统而异。初始化段为蓝色阴影;未初始化段为灰色阴影。

GUID-43076000-96FF-4F1C-9B64-D73B98A5C5C3-low.png图 4-1 数据段和数据区段(典型值)

.const 段包含只读常量。.const 段可​​位于只读存储器中,并且可使用绝对寻址来寻址。

.data 段包含初始化的读写数据。

.bss 段包含未初始化的读写数据。

.common 段包含链接器分配的通用块符号。这不是目标文件中的实际段。相反,段名称是链接器命令文件中用于放置变量的约定。该段不应用于其他目的。

节 11.3.5 中列出了可由链接器命令文件放置的其他特殊段。
