5 负输入电压
所有输入类型都有一个从输入引脚到最大负电源（Vee 或 V-）的某种类型的二极管。这些二极管可以是实际的 ESD 结构，也可以是由半导体工艺形成的体二极管或结。负限值的绝对最大电压通常比负电源引脚低 -0.2V 至 -0.5V。
对负电源引脚下方的任何引脚（而不仅仅是输入引脚）施加负电压都会对这些内部寄生结进行正向偏置，导致电流在不应该流动的地方流动。
这些电流会导致器件发生故障，例如反转、高电源电流或错误输出，甚至可能导致器件内的另一个通道发生故障。
在无法避免负输入电压的情况下，与输入串联的限流电阻器可将电流限制在安全的水平，如图 5-1 所示。二极管必须是肖特基型的，用以获得最低的正向电压。TI 始终建议使用外部钳位器件，而不依赖于器件内部钳位或 ESD 二极管。

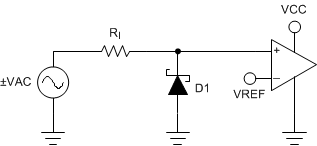

图 5-1 负电压的建议钳位必须计算电阻，将最高预期电压下的电流限制在 1 mA 或更低。经验法则是每伏预期过电压对应 1kΩ。该电阻可以是分压器或其他电阻输入网络的一部分。
更多有关保护输入的信息，请参阅“LM339、LM393、TL331 系列比较器应用设计指南”应用手册的第 2.9 节。
