5 应用实现

出于演示目的，选择了具有高灵敏度的 TMAG5110 传感器选项来提供 ZX 轴上的 BOP 阈值，以便与 20 极 Neobond 磁体搭配使用。因此，每个磁极均占完整循环的 18°。将磁体旋转 108° 来捕获 6 个完整的磁极转换周期。在分析输出时，预期的情况将是两个输出之间相隔 9°。

首先，传感器会居中放在磁体外边缘的正下方。然后，该传感器会以 0.635mm 的步长 (0.25mil) 从磁体边缘沿径向往外移动，以展示正交精度偏移并确定 z 轴方向间隔固定的理想空气间隙。这是在实验室试验中改变角度的更简单方法，因为进行单轴调整更为实用。

GUID-20200915-CA0I-C77K-FMHF-Z3JDSW7TG8WZ-low.gif图 5-1 实验室测量设置

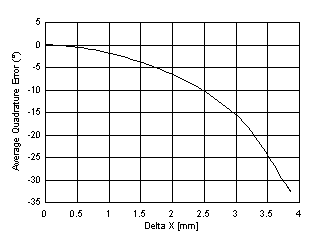

GUID-20210108-CA0I-0XQB-RKCF-NP5HS1LWS0DL-low.gifGUID-20210108-CA0I-K0N1-BXH4-L79PXV9FTLQ1-low.gif图 5-2 平均正交误差与位置的关系

请注意，观察到的正交误差位于起始位置处的最小值附近，但该误差通过向外移动传感器得到了改善。根据捕获的结果，此设置中的理想位置是距离磁体的外表面约 0.11mm。超过 3.85mm 时，输出不再能够正确地检测磁极转换。

实际上，收集经验数据可以很好地替代仿真数据，并且提供了一种强大的方式来确认仿真预期。需要注意的是，该方法中存在多个非理想因素，使系统容差对整体结果产生的影响。

磁体倾斜和摆动（如果足够长）将在正交对齐中产生偏移。一个磁极转换可能占 18.2°，而其他仅占 17.8°。另外，如果传感器并不是与 B 场完全正交，那么传感器拾取的输入可能多于或少于预期。另一个注意事项是每个器件都在确切的 BOP/BRP 阈值上存在一些差异。这些阈值偏移将会导致正交频率发生微小变化。
