2.5 自谐振频率

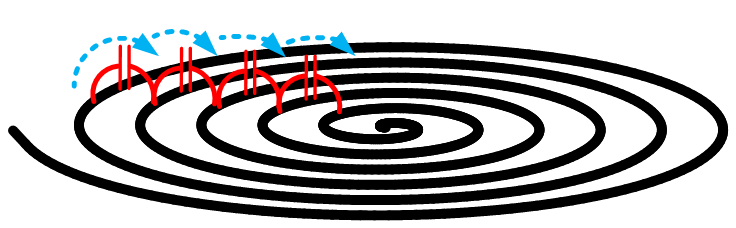

图 2-14 展示了电感器的各匝如何具有一定的物理面积并由电介质隔开；这会在每匝中产生很小的寄生电容。在足够高的频率下，信号更容易跨越分布式寄生电容，而不是沿着引线的螺旋绕组移动。这两条路径相匹配的频率是自谐振频率，表示为 ƒSR 或 SRF。寄生电容不是很稳定，因此建议将传感器频率保持在 SRF 的 75% 以下。

GUID-791F8BDA-1FBB-410D-AA34-8F432A33AEEB-low.gif图 2-14 电感器中的寄生电容分量
