5.2 应用示例

图 5-1 所示为一种需要用智能高侧开关来驱动各种类型 LED 照明负载的典型应用。LED 负载分为两大类：

  1. LED 直接驱动
  2. LED 模块（带或不带单独的 MCU）

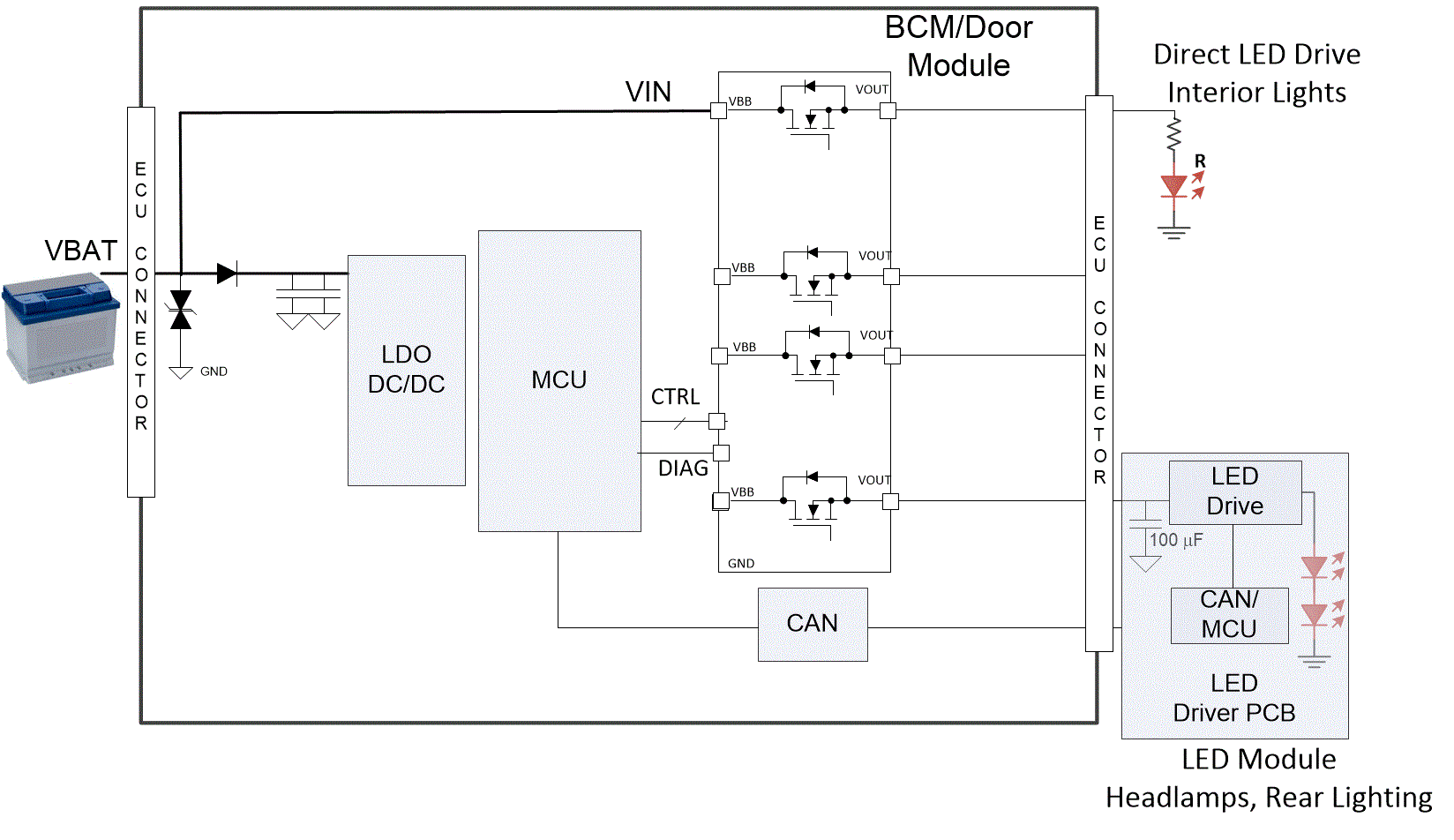

GUID-30C2907E-37D8-4FD7-813A-2B7BB13A437F-low.gif图 5-1 智能高侧开关驱动 LED 负载的应用实例

LED 直接驱动方式提供了一种控制较少但成本更低的解决方案，而 LED 模块则为更精确的 LED 驱动提供了一种恒流解决方案。无论是前照灯、车内照明还是抬头显示屏，越来越多的汽车系统使用 LED 来取代传统灯泡。在工业应用中，LED 经常用作指示灯或照明用途。选择 LED 直接驱动还是 LED 模块将取决于具体的应用要求。无论在哪一种情况下，LED 都需要使用智能高侧开关来提供电源和诊断功能。
