1 特性

  • 符合汽车应用要求
  • 符合 AEC-Q100 标准的下列结果
    • 器件温度 1 级：-40°C 至 125°C 的环境运行温度范围
    • 器件人体模型 (HBM) 静电放电 (ESD) 分类等级 2
    • 器件充电器件模型 (CDM) ESD 分类等级 C4B
  • 双 H 桥电流控制电机驱动器
    • 驱动两个直流电机
    • 制动模式
    • 两个绕组电流控制位支持多达 4 个电流级别
    • 低金属氧化物半导体场效应晶体管 (MOSFET) 导通电阻
  • 24V，25°C 时 1.6A 最大驱动电流
  • 内置 3.3V 基准输出
  • 行业标准并行数字控制
    接口
  • 8V 至 45V 工作电源电压范围
  • 耐热增强型表面贴装封装

2 应用

  • 汽车制热、通风与空调控制 (HVAC)
  • 汽车用阀门
  • 车用信息娱乐

3 说明

DRV8802-Q1 器件为汽车应用提供一个集成电机驱动器解决方案。 此器件具有两个 H 桥驱动器，用来驱动直流电机。 每个输出驱动器块由配置为 H 桥的 N 通道功率 MOSFET 组成，以驱动电机绕组。 DRV8802-Q1 器件可为每个 H 桥提供高达 1.6A 的峰值电流或 1.1A 的 RMS 输出电流（在 24V 与 25°C 下提供适当散热功能）。

一个简单的并行数字控制接口与行业标准器件兼容。 可对衰减模式进行设定，以便在被禁用时实现电机制动或缓动。

提供针对过流保护、短路保护、欠压闭锁以及过热保护的内部关断功能。

DRV8802-Q1 器件采用具有 PowerPAD™ 的 28 引脚散热薄型小外形尺寸 (HTSSOP) 封装（环保型：符合 RoHS 标准且不含铅/溴）。

器件信息(1)

产品型号 封装 封装尺寸（标称值）
DRV8802-Q1 HTSSOP (28) 9.70mm x 4.40mm
  1. 如需了解所有可用封装，请见数据表末尾的可订购产品附录。

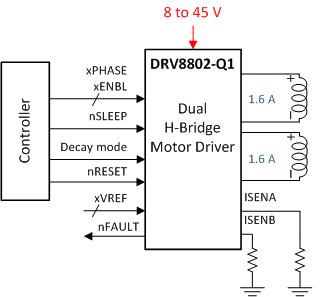

简化应用示意图
