Typical Characteristics

Unless otherwise specified, VDD=12V, IN+=3.3V, IN-=GND, TJ = 25 °C, no load

GUID-20230707-SS0I-RZ5V-QDWH-0FMGCRFMMJFR-low.svg
Figure 6-3 Start-Up and Quiescent Current
GUID-20230703-SS0I-SLPM-3SGM-XWLTCRBCKCR6-low.svg
Figure 6-5 Static Supply Current
GUID-20230701-SS0I-FDVM-FVT8-WB5RDJ3Q13WW-low.svg
Figure 6-7 Input Thresholds
Figure 6-9 Enable Pullup Resistance

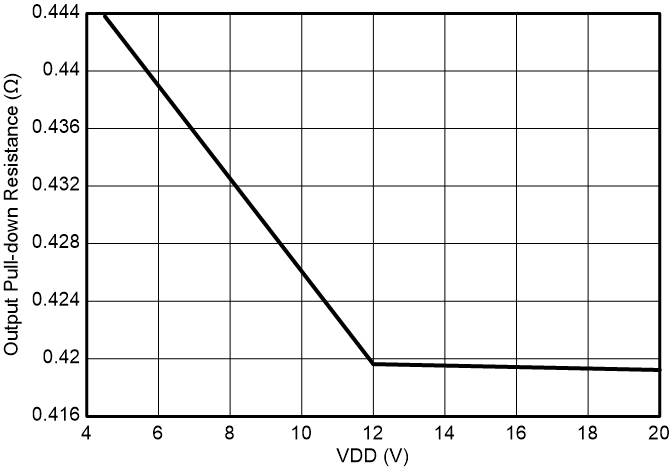

Figure 6-11 Output Pulldown Resistance
GUID-20230926-SS0I-FZHZ-KCJV-CKJ20JKXW9RN-low.svg
CLOAD = 10 nF
Figure 6-13 Output Fall Time vs VDD
GUID-20230926-SS0I-H8W9-L9LJ-0VWJLS7WH54S-low.svg
CLOAD = 10 nF
Figure 6-15 Input to Output Rising (turn-on) Propagation Delay vs VDD
CLOAD = 10 nF

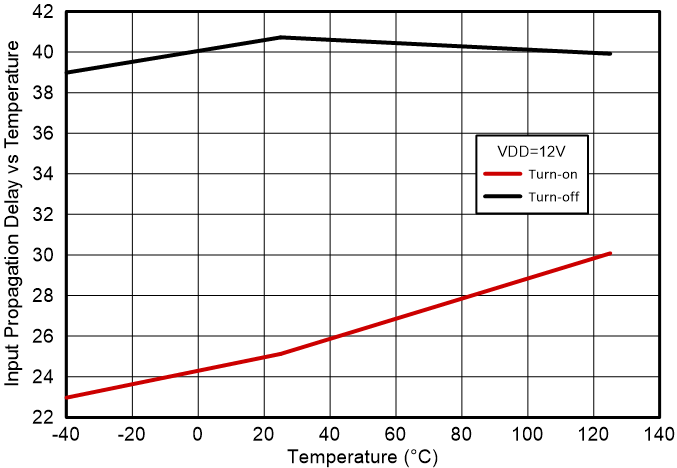

Figure 6-17 Input Propagation Delay vs Temperature
CLOAD = 10 nF

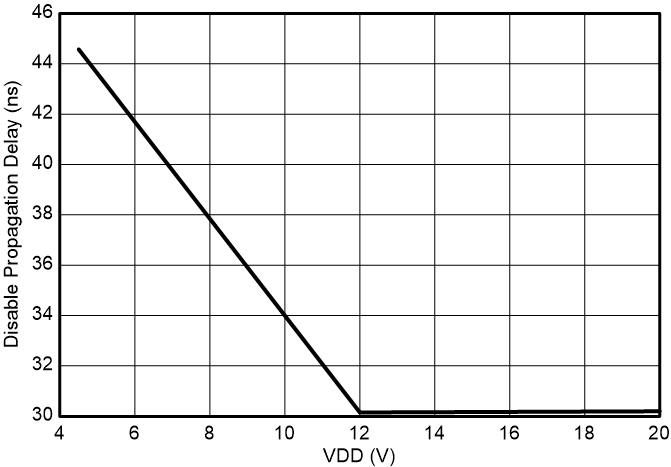

Figure 6-19 Enable to Output Falling Propagation Delay
CLOAD = 10 nF
Figure 6-21 Peak Sink Current vs VDD
Figure 6-4 Operating Supply Current
GUID-20230926-SS0I-9TDK-PXQM-R6F8C0SH8PXK-low.svg
Figure 6-6 Disable Current

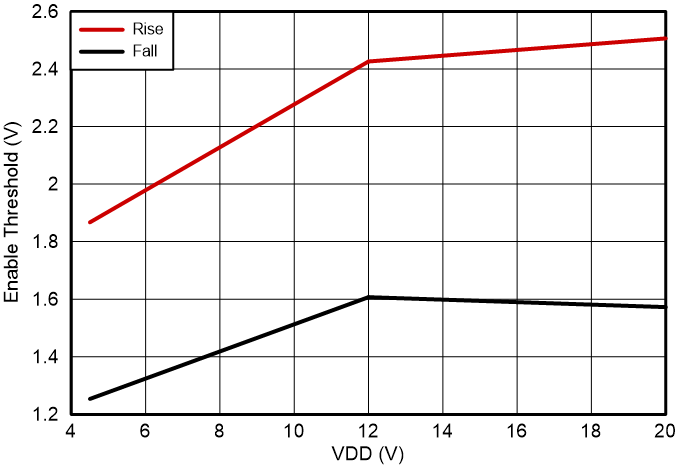

Figure 6-8 Enable Threshold
GUID-20230926-SS0I-9NFZ-THX9-KN9V0KVPQNMX-low.svg
Figure 6-10 Output Pullup Resistance
CLOAD = 10 nF

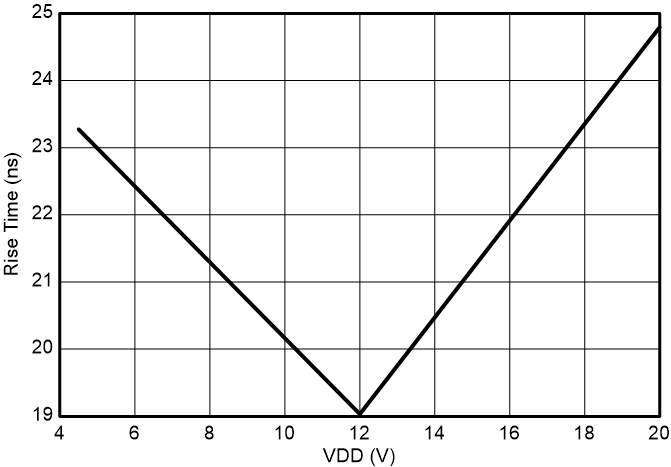

Figure 6-12 Output Rise Time vs VDD
GUID-20230926-SS0I-J3MS-Q9ZT-DPXHN2NMHTN0-low.svg
CLOAD = 10 nF
Figure 6-14 Output Rise and Fall Time vs Temperature
CLOAD = 10 nF

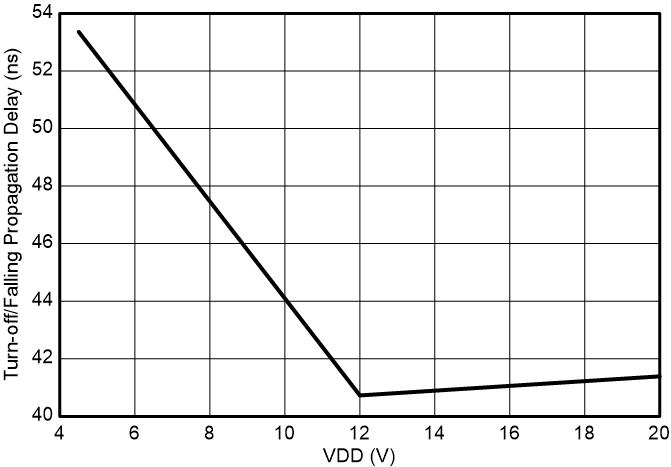

Figure 6-16 Input to Output Falling (turn-off) Propagation Delay vs VDD
GUID-20230926-SS0I-F1FS-RV5D-N2FDVGKQPMM1-low.svg
CLOAD = 10 nF
Figure 6-18 Enable to Output Rising Propagation Delay
CLOAD = 10 nF

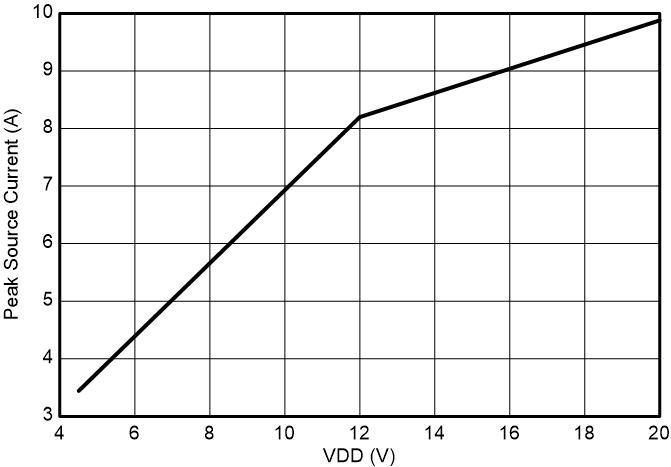

Figure 6-20 Peak Source Current vs VDD
