8.2.3 应用曲线
为充分减少电源的开关损耗，应尽可能快速地导通和关断功率 MOSFET。驱动器的驱动电流能力越高，开关速度越快。因此，所设计的 UCC27289 具有高驱动电流能力和低输出级电阻。在重负载状态下进行测试，是一种常用的栅极驱动器器件驱动能力测试方法。输出的上升时间和下降时间体现了栅极驱动器器件的驱动能力。如果使用大电容器来测量驱动强度，则不应与负载电容器串联任何电阻。可使用图中上升和下降曲线上的超快 dV/dt 来估算峰值电流能力。这种方法也可用于比较两个或更多栅极驱动器器件的性能。

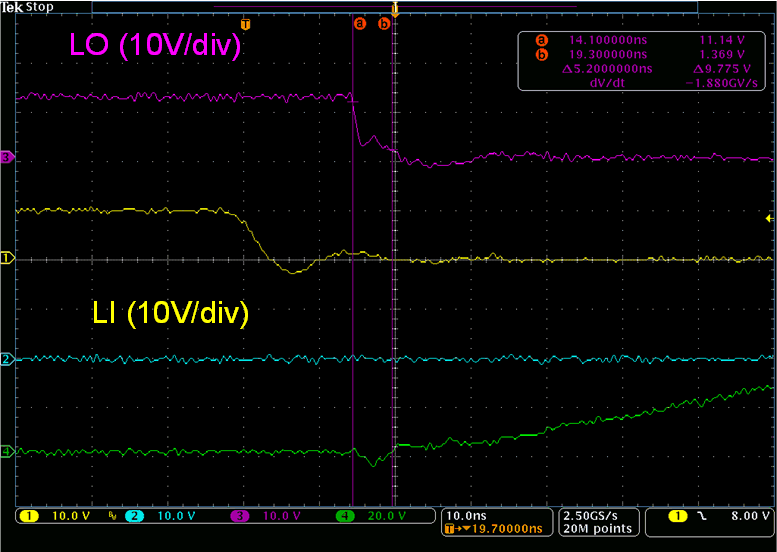

UCC27289 在类似应用环境中接受了测试。无负载时，同步降压转换器用于生成以下波形。开关频率设置为 100kHz，输入电压设置为 100V。UCC27289 使用 2Ω 外部电阻器来驱动 BSC16DN250NS3。所有波形均由单端探头测量。图 8-3 和 图 8-4 分别展示了 HO 的上升时间和下降时间。图 8-5 和 图 8-6 分别展示了 LO 的上升时间和下降时间。内部自举二极管和外部自举电容器产生高侧偏置。
如 节 8.2.2.5 中所述，对许多应用来说，传播延迟对可靠运行至关重要。图 8-7 和 图 8-8 展示了 UCC27289 的 LO 上升和下降传播延迟。HO 输出也发生了类似传播延迟。

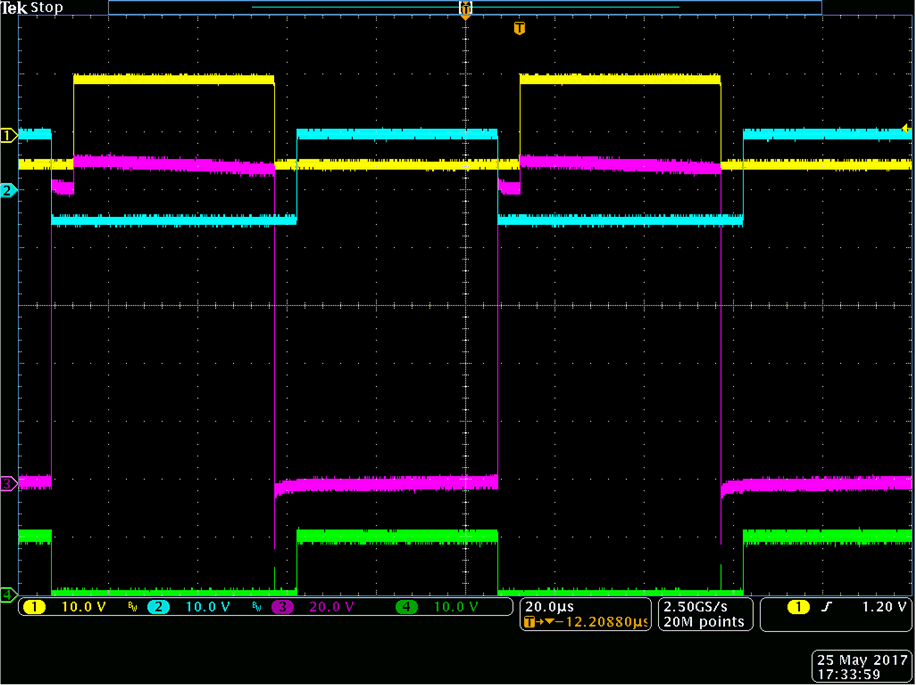

| VDD = 12V，HS = 100V |
| VDD = 12V，HS = 100V |
| VDD = 12V |
| VDD = 10V，Vin = 100V | CL = 1nF | Ch1 = HI、Ch2 = LI、Ch3 = HO、Ch4 = LO |
| VDD = 12V，HS = 100V |
| VDD = 12V，HS = 100V |
| VDD = 12V |
