7.3.3 反馈链

输出电压的控制由位于隔离层次级侧的电压稳压器电路提供。来自次级稳压器电路的需求信号通过光耦合器穿过隔离层进行传输，并馈送到 UCC25630 的 FB 引脚。本节将对整个反馈链进行讨论。

反馈链具有以下功能：

  • 光耦合器反馈信号输入和偏置
  • 系统外部关断
  • 通过选择低电平模块实现软启动功能选择
  • 通过选择高电平模块实现间歇模式选择
  • 将单端反馈需求转换为两个阈值 Vthh 和 Vthl；VCR 与两个阈值和共模电压 VCM 进行比较

UCC256301 fig37_sluscu6.gifFigure 30. 反馈链方框图

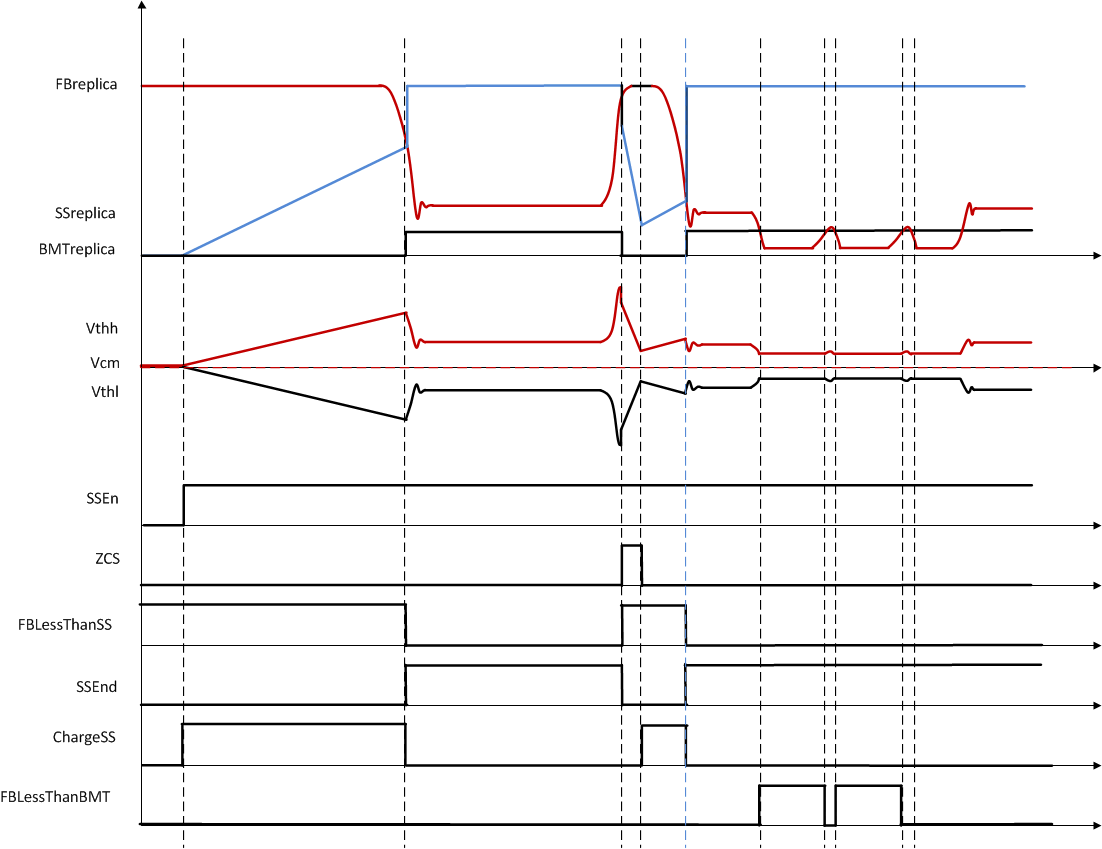

下方的时序图显示 FB 链波形。顺序依次为正常软启动，ZCS 事件，负载阶跃到burst模式，然后退出burst模式。

UCC256301 fig38_sluscu6.gifFigure 31. 反馈链时序图
