6.7 典型特性

UCC256301 D001_SLUSCU6.gif

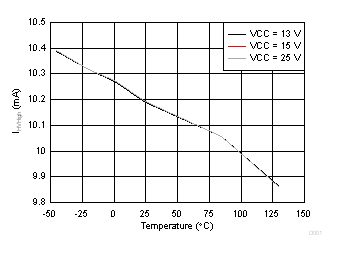

Figure 1. IHVHigh 与温度间的关系
UCC256301 D003_SLUSCU6.gif

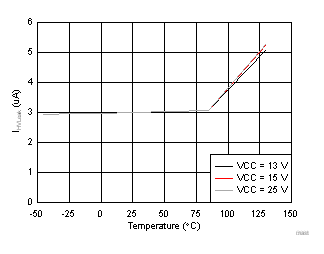

Figure 3. IHVLeak 与温度间的关系
UCC256301 D005_SLUSCU6.gif
Figure 5. IBOOT_LEAK 与温度间的关系
UCC256301 D007_SLUSCU6.gif

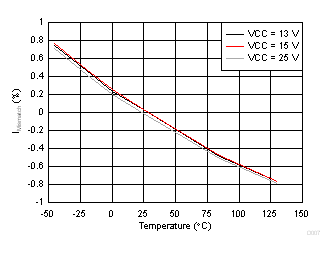

Figure 7. IMISMATCH 与温度间的关系
UCC256301 D009_SLUSCU6.gif
Figure 9. VRVCC 与温度间的关系
UCC256301 D0011_SLUSCU6.gif
Figure 11. iCCSleep 与温度间的关系
UCC256301 D0013_SLUSCU6.gif

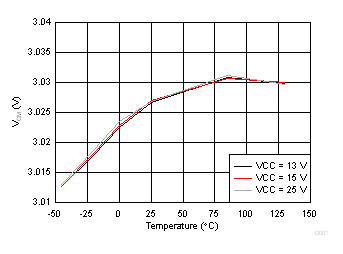

Figure 13. VCM 与温度间的关系
UCC256301 D0015_SLUSCU6.gif
Figure 15. IFB 与温度间的关系
UCC256301 D0017_SLUSCU6.gif
Figure 17. RSSDown 与温度间的关系
UCC256301 D0019_SLUSCU6.gif

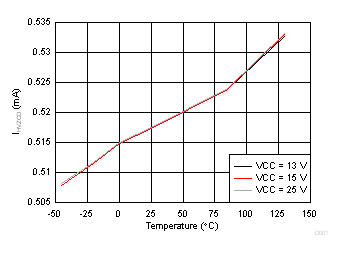

Figure 19. IHVZCD 与温度间的关系
UCC256301 D0021_SLUSCU6.gif
Figure 21. IHB-HSUVLOFall 与温度间的关系
UCC256301 D0023_SLUSCU6.gif

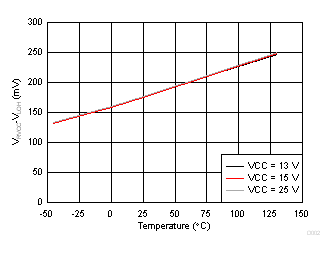

Figure 23. VRVCC-VLOH 与温度间的关系
UCC256301 D0025_SLUSCU6.gif

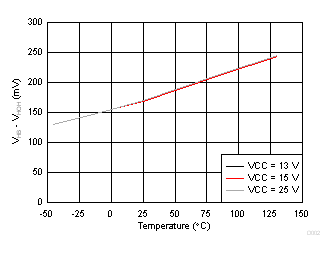

Figure 25. VHB - VHOH 与温度间的关系
UCC256301 D0027_SLUSCU6.gif

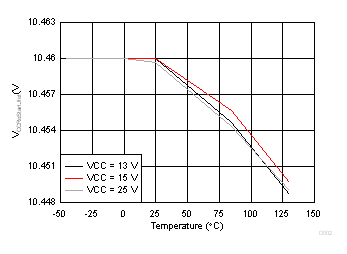

Figure 27. VCCReStartJfet 与温度间的关系
UCC256301 D002_SLUSCU6.gif

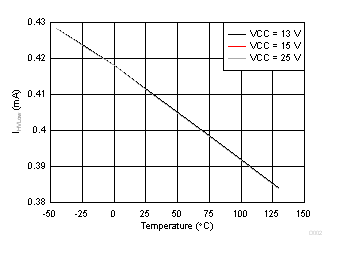

Figure 2. IHVLow 与温度间的关系
UCC256301 D004_SLUSCU6.gif

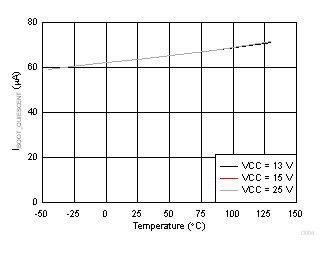

Figure 4. IBOOT_QUIESCENT 与温度间的关系
UCC256301 D006_SLUSCU6.gif
Figure 6. IRAMP 与温度间的关系
UCC256301 D008_SLUSCU6.gif
Figure 8. RLL 与温度间的关系
UCC256301 D0010_SLUSCU6.gif

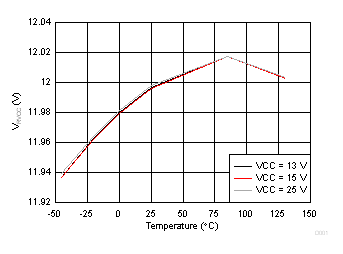

Figure 10. VRVCC 与温度间的关系
UCC256301 D0012_SLUSCU6.gif
Figure 12. ICCRun 与温度间的关系
UCC256301 D0014_SLUSCU6.gif
Figure 14. RFB 与温度间的关系
UCC256301 D0016_SLUSCU6.gif
Figure 16. ISSUp 与温度间的关系
UCC256301 D0018_SLUSCU6.gif

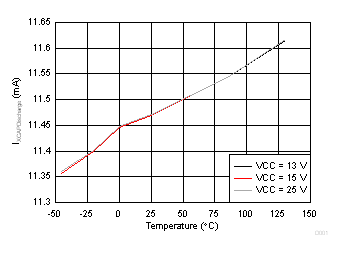

Figure 18. IXCAPDischarge 与温度间的关系
UCC256301 D0020_SLUSCU6.gif
Figure 20. IHB-HSUVLORise 与温度间的关系
UCC256301 D0022_SLUSCU6.gif

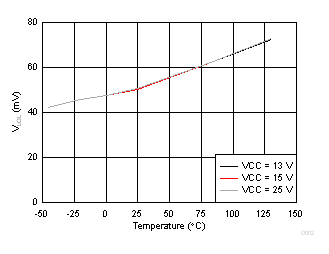

Figure 22. VLOL 与温度间的关系
UCC256301 D0024_SLUSCU6.gif

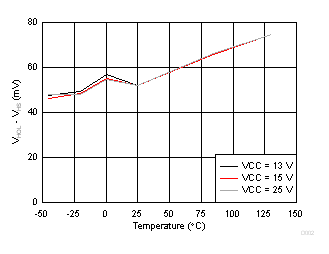

Figure 24. VHOL- VHS 与温度间的关系
UCC256301 D0026_SLUSCU6.gif

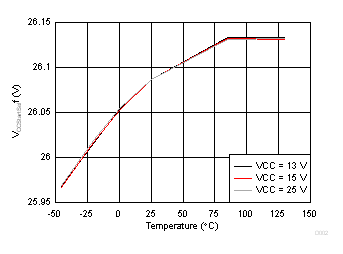

Figure 26. VCCStartself 与温度间的关系
