3 说明

TPS61322 是一款具有仅 6.5µA 静态电流的同步升压转换器。TPS61322 可以为由碱性电池、镍氢可再充电电池或单节锂离子电池供电的产品提供电源解决方案。该升压转换器建立在采用同步整流的迟滞控制拓扑基础之上，能够以最小静态电流实现最高的效率。TPS61322 也支持使用小型外部电感器和电容器。10mA 负载条件下进行 1.5V 输入至 2.2V 输出转换时效率高于 90%。

TPS61322 还可以通过外部肖特基二极管支持高输出电流应用。利用与内部整流器 FET 并联的外部肖特基二极管，TPS613222A 可以在进行 3V 输入电压至 5V 输出电压转换时提供高于 500mA 的输出电流能力。

可以在内部将输出电压设置为 1.8V 至 5.5V 范围内的某个固定输出（单位增量为 0.1V）。因此，仅需两个外部组件即可实现所需的输出电压。TPS61322 还具有热关断保护功能。

TPS61322 采用 2.9mm × 1.3mm 3 引脚 SOT 封装或 2.9mm × 1.6mm 5 引脚 SOT 封装。

器件信息(1)
器件型号 封装 封装尺寸（标称值）
TPS61322 SOT-23 (3) 2.90mm x 1.30mm
SOT-23 (5) 2.90mm x 1.60mm
(1) 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

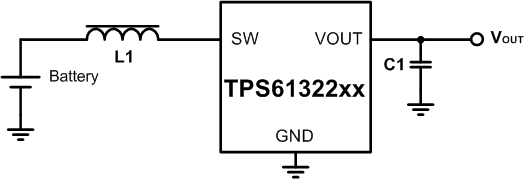

GUID-8D11815F-B0DA-4C7F-AD51-A574AB850309-low.gif典型应用电路
