典型特性

条件为 –40°C < TJ < 125°C(除非另有说明)。VVDD = 3.3V,VVPWR = 54V,VDGND = VAGND,DGND、KSENSA、KSENSB、KSENSC 和 KSENSD 连接至 AGND,且所有输出均为空载,2xFBn = 0。正电流进入引脚。RS = 0.255Ω,连接至 KSENSA(SEN1 或 SEN2)、KSENSB(SEN3 或 SEN4)、KSENSC(SEN5 或 SEN6)或 KSENSD(SEN7 或 SEN8)。典型值为 25°C 下的值。除非另有说明,否则所有电压均以 AGND 为基准。除非另有说明,否则操作寄存器加载默认值。
TPS23880 D001_SLUSD53.gifFigure 1. VPWR 电流消耗与温度间的关系
TPS23880 D003_SLUSD53.gifFigure 3. VPUV 阈值与温度间的关系
TPS23880 D005_SLUSD53.gifFigure 5. VDUV 阈值与温度间的关系
TPS23880 D007_SLUSD53.gifFigure 7. 发现电流与温度间的关系
TPS23880 D009_SLUSD53.gifFigure 9. 发现开路电压与温度间的关系
TPS23880 D011_SLUSD53.gifFigure 11. 标记电压与 IMARK 和温度间的关系
TPS23880 D013_SLUSD53.gifFigure 13. 电源正常阈值与温度间的关系
TPS23880 D015_SLUSD53.gifFigure 15. 端口电压 ADC 测量值与温度间的关系
TPS23880 D017_SLUSD53.gifFigure 17. 端口电流 ADC 测量值 (100mA) 与温度间的关系

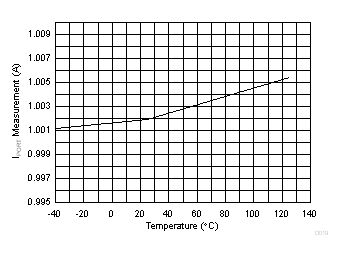

TPS23880 D019_SLUSD53.gifFigure 19. 端口电流 ADC 测量值 (1A) 与温度间的关系
TPS23880 D021_SLUSD53.gifFigure 21. 4 线对 PCut 阈值 (60W) 与温度间的关系
TPS23880 D023_SLUSD53.gifFigure 23. 浪涌电流限制与温度间的关系
TPS23880 D025_SLUSD53.gifFigure 25. 2x 模式 (2xFBn = 1) 电流限制与温度间的关系
TPS23880 D027_SLUSD53.gifFigure 27. ROFF(VPWR 至 DRAIN)与温度间的关系
TPS23880 D029_SLUSD53.gifFigure 29. 1x 模式 (2xFBn = 0) 电流折返与漏极电压间的关系
TPS23880 D002_SLUSD53.gifFigure 2. VPWR UVLO 阈值与温度间的关系
TPS23880 D004_SLUSD53.gifFigure 4. VDD 电流消耗与温度间的关系
TPS23880 D006_SLUSD53.gifFigure 6. SENSE 引脚偏置电流与温度间的关系
TPS23880 D008_SLUSD53.gifFigure 8. 发现电阻测量值与温度间的关系
TPS23880 D010_SLUSD53.gifFigure 10. 分级电压与 ICLASS 和温度间的关系

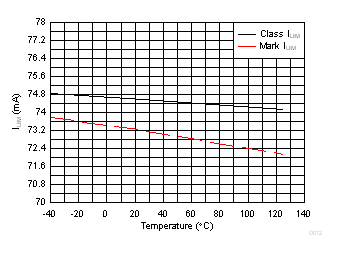

TPS23880 D012_SLUSD53.gifFigure 12. 分级和标记电流限制与温度间的关系
TPS23880 D014_SLUSD53.gifFigure 14. 栅极电压(端口开启)与温度间的关系
TPS23880 D016_SLUSD53.gifFigure 16. VPWR 电压 ADC 测量值与温度间的关系
TPS23880 D018_SLUSD53.gifFigure 18. 端口电流 ADC 测量值 (770mA) 与温度间的关系
TPS23880 D020_SLUSD53.gifFigure 20. 2 线对 PCut 阈值 (30W) 与温度间的关系
TPS23880 D022_SLUSD53.gifFigure 22. 4 线对 PCut 阈值 (90W) 与温度间的关系

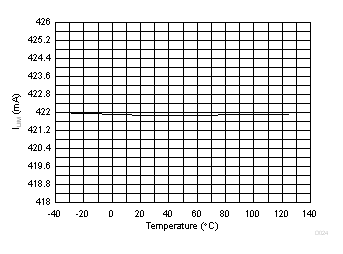

TPS23880 D024_SLUSD53.gifFigure 24. 1x 模式 (2xFBn = 0) 电流限制与温度间的关系
TPS23880 D026_SLUSD53.gifFigure 26. ISHORT 阈值与温度间的关系
TPS23880 D028_SLUSD53.gifFigure 28. 浪涌电流折返与端口电压间的关系
TPS23880 D030_SLUSD53.gifFigure 30. 2x 模式 (2xFBn = 1) 电流折返与漏极电压间的关系
