9.2.1.3 应用曲线

以下液位和流体识别图中使用的数据使用超声波测试单元进行收集。测试单元是宽度为 2.54cm 的丙烯酸塑料容器，超声波换能器使用氰基丙烯酸酯胶连接到外部。本实验中的换能器是 STEMiNC 1MHz 压电陶瓷盘 (SMD10T2R111)。可以使用具有以下特性的等效换能器：

  • 压电材料：SM111
  • 尺寸：10mm 直径 x 2mm 厚度
  • 谐振频率：1050kHz（厚度模式）

液箱中的液体高度 飞行时间 (µs)
全高 (10cm) 145
全高 – 1 (9cm) 131
全高 – 2 (8cm) 118
3 cm 50
2 cm 35

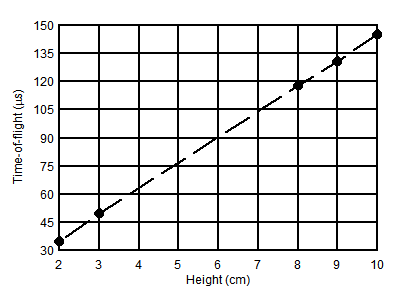

图 9-3 液箱中液体高度的飞行时间
液体 声速 (m/s)
蒸馏水 1481.87
自来水 1483.13
图 9-5 蒸馏水和自来水中的声速
液体 声速 (m/s)
蒸馏水 1481.87
自来水 1483.13
DEF 10.0% 1530.49
DEF 20.0% 1576.42
DEF 30.0% 1620.00
DEF 31.5% 1627.37
DEF 32.0% 1629.15
DEF 32.5% 1630.00

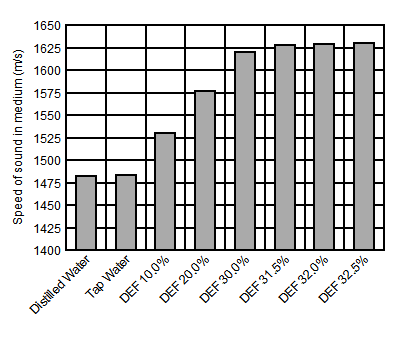

图 9-4 各种液体和柴油机尾气处理液 (DEF) 浓度的声速
液体 声速 (m/s)
DEF 30.0% 1620.00
DEF 31.5% 1627.37
DEF 32.0% 1629.15
DEF 32.5% 1630.00
图 9-6 各种柴油机尾气处理液 (DEF) 浓度的声速
