9.2.1.2.1 液位测量

对于液位检测应用，将测量液体中声波的总飞行时间 (TOF)。换能器 B 发送的脉冲通常从液体底部穿过液体到达液体表面。液体和空气之间的不连续性会产生反射波，该反射波会返回到换能器 B。

在测量周期开始时，换能器连接到 AFE 的发送通道，发送突发会激发换能器以生成超声波。与 TX 突发同步，TDC1000-Q1 生成一个 START 脉冲以指示测量开始。发送完成后，换能器将连接到 AFE 的一个接收通道，具体取决于器件配置。

在接收到有效的回波后，TDC1000-Q1 将生成一个 STOP 脉冲。可以通过器件的寄存器配置生成多个 STOP 脉冲。系统会比较 START 和 STOP 信号时间以确定 TOF。

可以使用以下公式来确定液位：

方程式 6. GUID-5D27C63F-1B1C-40FA-BB07-103E94F13886-low.gif

其中

  • d 是以米 (m) 为单位的液位
  • TOF 是以秒 (s) 为单位的飞行时间
  • c 是以米/秒 (m/s) 为单位的液体中的声速

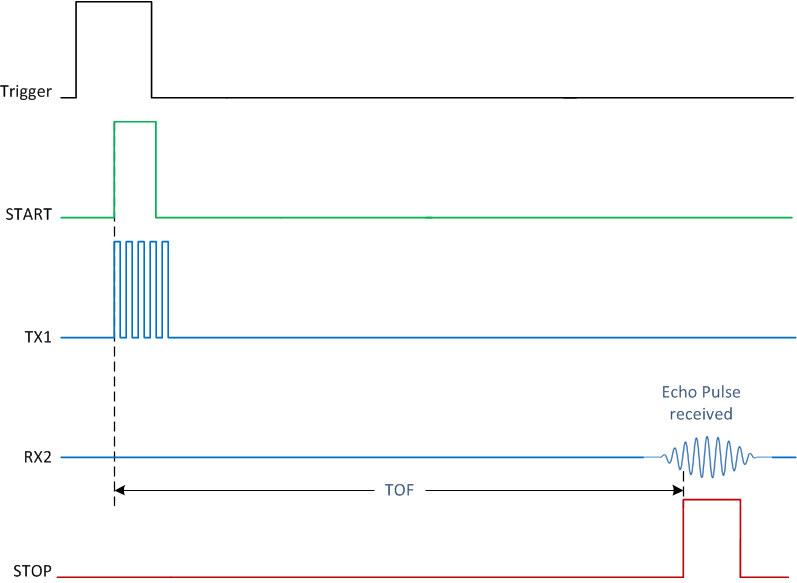

GUID-023E9E10-B638-4A2F-A9F9-4402AAF73135-low.gif图 9-2 液位测量中发送脉冲和接收脉冲之间的关系

液位测量有两个主要标准：分辨率和范围（最大高度）。1mm 至 2mm 的分辨率精度是可以实现的，但由于任何环境干扰（例如液箱振动，从而产生毫米级表面波），因此不切实际。使用 VDD 电平激励脉冲可测量长达 1m 的范围，但较长距离的表面干扰和信号损失使可靠的回波接收成为问题。可以通过机械方式（液位导管）或电子方式（将 TX 脉冲电平转换到更高的电压；请参阅 TIDA-00322）来实现更佳的液位测量接收。
