3 说明

这款单通道 2 线至 1 线数据选择器多路复用器采用 1.65V 至 5.5V VCC 电压供电。

SN74LVC2G157 器件 具有 常见频闪 (G) 输入。当选通脉冲处于高电平时，Y 处于低电平，而 Y 处于高电平。当选通脉冲为低电平时，从两个源之一选择一位并将其发送到输出。该器件提供真实和互补的数据。

NanoFree™ 封装技术是 IC 封装概念的一项重大突破，它将硅晶片用作封装。

该器件完全 适用于 Ioff 为了部分断电的应用。Ioff 电路会禁用输出，从而在器件掉电时防止电流回流损坏器件。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
SN74LVC2G157DCT SSOP (8) 2.95mm × 2.80mm
SN74LVC2G157DCU 超薄小外形尺寸封装 (VSSOP)(8) 2.30mm x 2.00mm
SN74LVC2G157YZP DSBGA (8) 1.91mm × 0.91mm
  1. 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

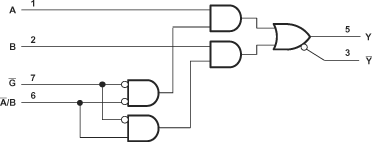

逻辑图（正逻辑）

SN74LVC2G157 LD_CES207.gif
